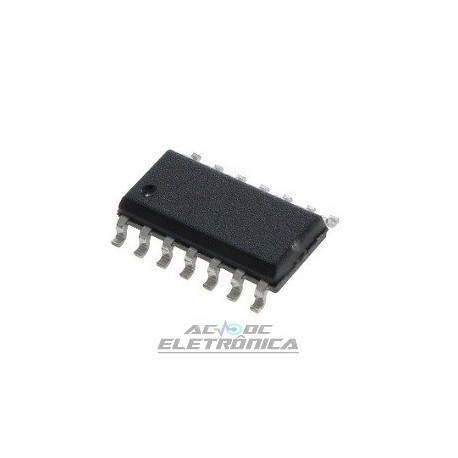

Circuito integrado TZA1025T

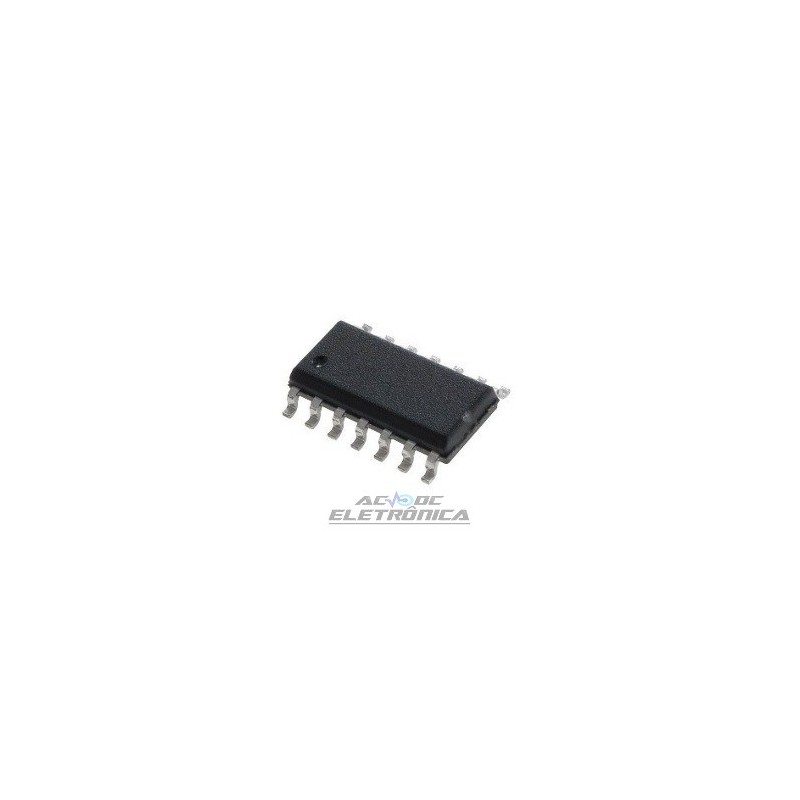

Circuito integrado TZA1025T

Data amplifier and laser supply circuit for CD audio and video optical systems ADALASLC

CARACTERÍSTICAS
• Suporta uma ampla gama de mecanismos de saída de tensão
• Amplificador de RF projetado para aplicações de áudio e vídeo com taxa de dados de 1 ×
• Ganho RF programável para discos CD-Áudio / Vídeo (CD-A / V) e CD-Read / Write (CD-R / W)
• Equalizador para um ótimo desempenho
• Controle de Potência de Laser Totalmente Automático (ALPC), incluindo estabilização, além de uma tensão de suprimento de laser separada para eficiência de energia
• faixa de corrente ajustável de saída ALPC
• Seleção automática de diodo de monitoração de substrato N ou P
• Largura de banda de laser ajustável e correntes de ligação a laser usando capacitor externo
• Circuito de proteção para evitar danos ao laser devido à queda de tensão do lasersupply
• Interconexão otimizada entre o amplificador de dados e o processador de sinais digitais CD10LC (SAA7325) da Philips
• Ampla faixa de tensão de alimentação
• Interruptor de desligamento para reduzir o consumo de energia durante a espera
• Baixo consumo de energia.
DESCRIÇÃO O TZA1025 é um amplificador de dados e circuito de fornecimento de laser para mecanismos de saída de tensão encontrados em uma ampla gama de sistemas de CD de áudio e vídeo. O pré-amplificador forma uma interface para os mecanismos de saída de tensão do processador de sinal digital Philips CD10LC (SAA7325). A largura de banda de RF permite que este dispositivo seja usado em aplicações de CD-A / V. com uma taxa de dados de n = 1 vezes a velocidade. O RFgain pode ser adaptado para discos CD-A / V ou CD-R / W por meio do sinal de seleção de ganho. O equalizador garante um ótimo desempenho. O TZA1025 pode ser adaptado a uma ampla gama de mecanismos de saída de tensão por meio de O circuito ALPC manterá o controle sobre a corrente diodecorrente. Com um gerador de tensão de referência no chip, uma potência de saída constante e estabilizada é assegurada independentemente do envelhecimento. O ALPC pode acomodar diodos de monitoração de substrato N ou P. Uma conexão de tensão de alimentação separada para o laser permite que a dissipação de energia interna seja reduzida conectando-se uma fonte de baixa tensão. A faixa de corrente de saída do laser pode ser otimizada para atender aos requisitos do diodo laser por meio de um resistor externo. Quando um conversor DC-to-DC é usado, em combinação com o loop de controle do ALPC, a faixa de corrente de saída ajustável fornece a possibilidade de compensar o ganho extra que um conversor DC-to-DC introduz no loop de controle.
