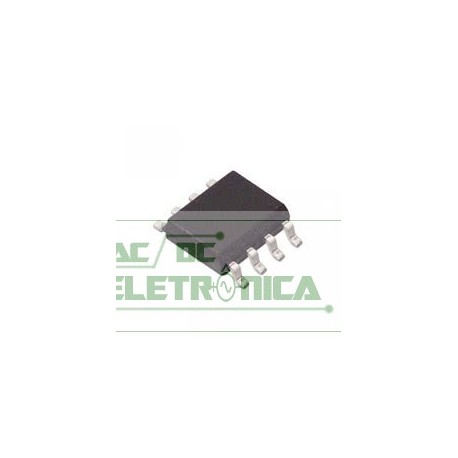

Circuito integrado TLC2272ACD SMD SOIC8

Circuito integrado TLC2272ACD SMD SOIC8
1 Recursos
1 • O balanço de saída inclui os dois trilhos de suprimento
• Baixo nível de ruído: 9 nV / vHz Típico em f = 1 kHz
• Corrente de polarização de entrada baixa: 1-pA típico
• Totalmente especificado para operação de fornecimento único e fornecimento dividido
• A faixa de tensão de entrada de modo comum inclui
Trilho negativo
• Largura de banda de alto ganho: típica de 2,2 MHz
• Alta taxa de giro: 3,6 V / µs típico
• Baixa Tensão de Deslocamento de Entrada: 950 µV Máximo em
TA = 25 ° C
• Macromodelo incluído
• Atualizações de desempenho para o TLC272 e
TLC274
• Disponível em Q-Temp Automotive
2 Aplicações
• Artigos Brancos (Geladeiras, Máquinas de Lavar Roupa)
• Sistemas de monitoramento portáteis
• Controle de configuração e suporte de impressão
• Interfaces do transdutor
• Aplicativos alimentados por bateria
3 Descrição
O TLC2272 e o TLC2274 são duplos e quádruplos
amplificadores operacionais da Texas Instruments. Ambos
dispositivos exibem desempenho de saída trilho a trilho para
aumento da faixa dinâmica no fornecimento único ou dividido
formulários. A família TLC227x oferece 2 MHz de
largura de banda e taxa de rotação de 3 V / µs para velocidade mais alta
formulários. Esses dispositivos oferecem CA comparável
desempenho com melhor ruído, deslocamento de entrada
tensão e dissipação de energia do que o CMOS existente
amplificadores operacionais. O TLC227x tem um ruído
tensão de 9 nV / vHz, duas vezes menor que a tensão
soluções.
A família de dispositivos TLC227x, exibindo alta entrada
impedância e baixo ruído, é excelente para sinal pequeno
condicionamento para fontes de alta impedância, como
transdutores piezoelétricos. Por causa do micropoder
níveis de dissipação, esses dispositivos funcionam bem em aplicativos de monitoramento portátil e sensoriamento remoto. No
Além disso, o recurso de saída trilho a trilho, com um ou
suprimentos divididos, torna essa família uma ótima opção quando
interface com conversores analógico-digitais (ADCs).
Para aplicações de precisão, a família TLC227xA é
disponível com uma tensão de offset máxima de entrada de
950 µV. Esta família é totalmente caracterizada em 5 V e
± 5 V.
