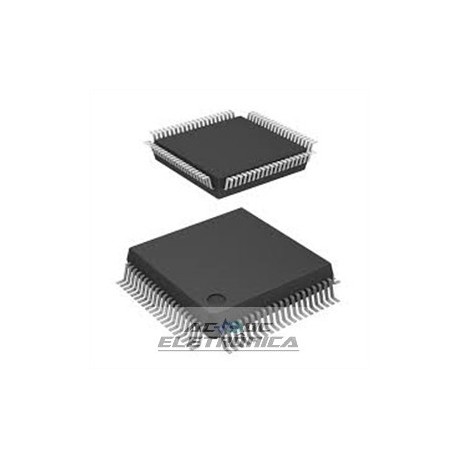

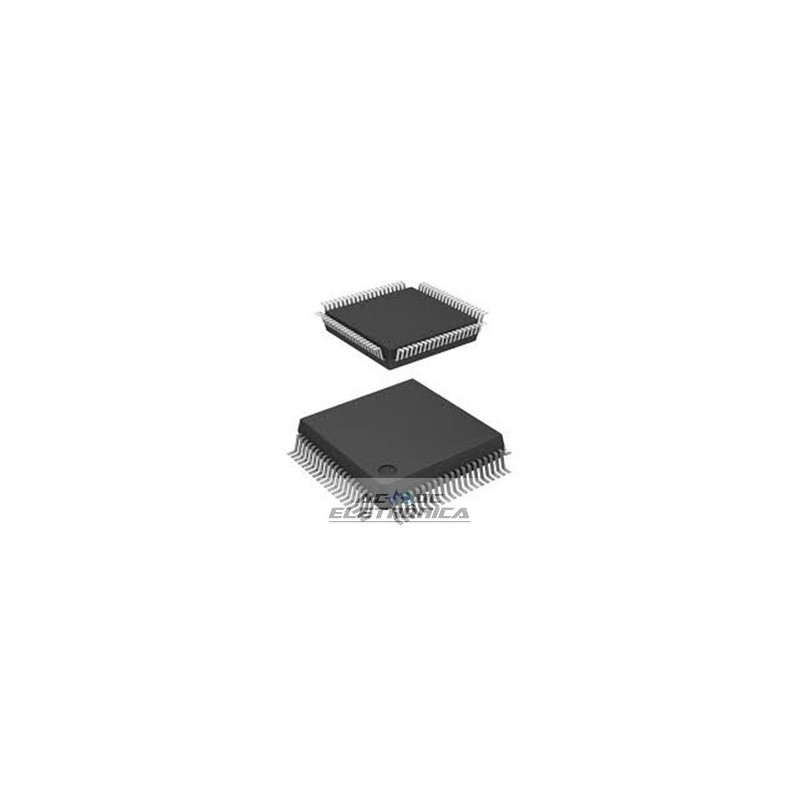

Circuito integrado UPD75238 - 084 SMD

Circuito integrado UPD75238 - 084 SMD

94 pinos QFP 94

4 BIT SINGLE-CHIP MICROCOMPUTER

O µPD75238 é um microcomputador de chip único que contém uma CPU capaz de dados de 1, 4 e 8 bits
processamento, ROM, RAM e portas de E / S. Além disso, ele contém um controlador / driver de tubo de display fluorescente (FIP;)
Conversor A / D, temporizador de clock, timer / gerador de pulsos com capacidade de saída PWM de 14 bits, interface serial e vetorizado
função de interrupção.
Em comparação com o µPD75217, o µPD75238 tem maior capacidade de ROM e RAM e foi aprimorado
em instalações periféricas como a função de exibição do controlador / driver FIP, portas I / O, conversor A / D, serial
interface.
O µPD75238 encontra o melhor uso em aplicações como temporizador / sintonizador de videocassetes do tipo avançado ao comum
tipo, configuração de microcomputador de controle de sistema de chip único, CD player avançado, microondas avançado
fornos, etc.
Com o µPD75238, o µPD75P238, que é um produto PROM, e várias ferramentas de desenvolvimento, incluindo
IE-75001-R e montadores estão disponíveis. Eles podem ser usados ??para avaliação durante o desenvolvimento do sistema e
produção de pequeno volume.
CARACTERÍSTICAS
• ROM e RAM integradas para armazenamento em massa
• Memória de programa (ROM): 32K × 8
• Memória de dados (RAM): 1K × 4
• Porta E / S: 64 linhas (excluindo pinos dedicados
para FIP)
• Tempo mínimo de execução da instrução:
0,67 µs (a 6,0 MHz)
• Função de especificação do tempo de execução da instrução
para permitir uma ampla gama de
tensões
• Controlador / driver FIP programável contido
• Número de segmentos: 9 a 24 segmentos
• Número de dígitos: 9 a 16 dígitos
• 8-bit A/D converter: 8 channels
• Enhanced timer/counter function: 5 channels
• 8-bit serial interface: 2 channels
• Application-oriented interrupt functions
• PROM version device: µPD75P238
94-pin plastic QFP (20 × 20 mm)
