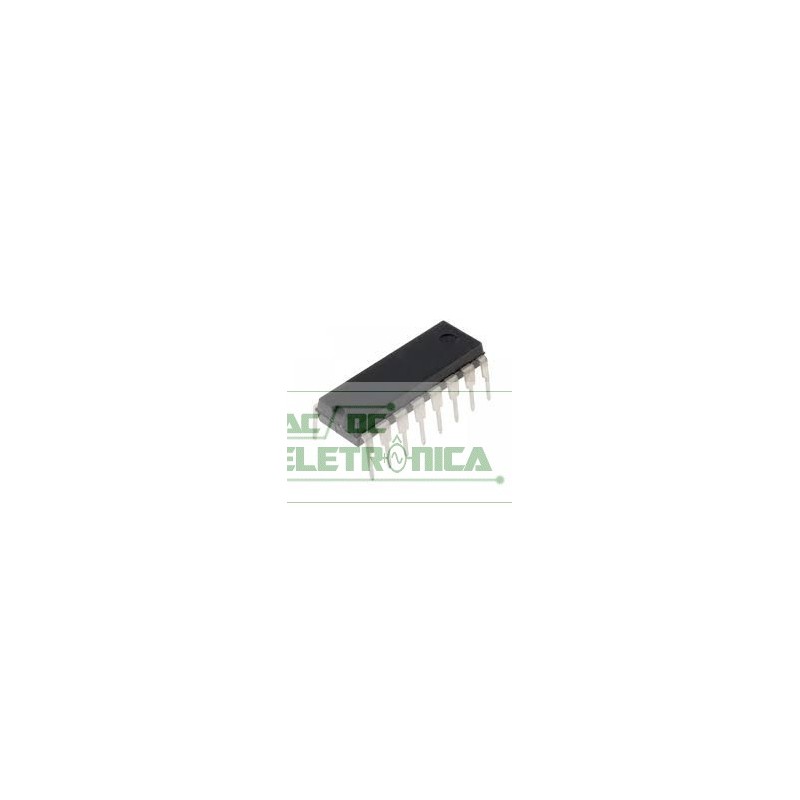

Circuito integrado UCN5891A

ENTRADA SERIAL DE 8 BITOS BIMOS II,EXCITADORES DE FONTE
BIMOS II 8-BIT SERIAL-INPUT,LATCHED SOURCE DRIVERS
CARACTERÍSTICAS
¦ Saídas de fonte de 50 V ou 80 V
¦ Corrente de saída para -500 mA
¦ Diodos transitórios de supressão de saída
¦ Taxa de entrada de dados de 3,3 MHz
¦ Lógica e travas do CMOS de baixa potência
Aplicado frequentemente em sistemas de impressora sem impacto, o UCN5890A,
UCN5890LW, UCN5891A e UCN5891LW são entrada serial BiMOS II,
drivers de origem travada (lado superior). Os ICs octal de alta potência e potência inteligente
mesclar um registro de deslocamento do CMOS de 8 bits, travas CMOS associadas e CMOS
lógica de controle (ativação estroboscópica e de saída) com fonte de alimentação Darlington
saídas. As aplicações típicas incluem LED multiplexado e lâmpadas incandescentes.
monitores, relés, solenóides e cargas periféricas semelhantes a um máximo de
-500 mA por saída.
Exceto pelas classificações de tensão de saída, esses CIs de driver do lado superior inteligente são
equivalente. Os UCN5890A / LW são classificados para operação com fornecimento de carga
tensões de 20 V a 80 V e uma tensão de sustentação de saída mínima de 50 V.
O UCN5891A / LW é otimizado para operação com tensões de alimentação de 5 V
a 50 V (sustentação de 35 V).
Os dispositivos BiMOS II têm taxas de entrada de dados mais altas do que o BiMOS original
circuitos. Com uma fonte de 5 V, eles operarão a pelo menos 3,3 MHz. A 12 V,
velocidades mais altas são possíveis. As entradas CMOS são compatíveis com o padrão
Níveis lógicos CMOS e NMOS. Os circuitos TTL podem exigir o uso de resistores de pull-up apropriados para garantir uma alta lógica de entrada adequada. Dados seriais do CMOS
permite a cascata desses dispositivos em vários aplicativos de linha de acionamento
exigido por muitas telas matriciais, alfanuméricas e de gráfico de barras.
Os dispositivos Sufixo 'A' são fornecidos em uma embalagem plástica dupla em linha padrão
com estrutura de chumbo em cobre para características aprimoradas de dissipação de energia da embalagem. Os dispositivos Sufixo 'LW' são fornecidos em um pacote SOIC de corpo amplo padrão
para aplicações de montagem em superfície. Driver semelhante, com saída reduzida
tensão de saturação, são o UCN5895A e o A5895SLW. Complementar,
Os drivers de coletor com trava de entrada serial de 8 bits são da Série UCN5820A.
