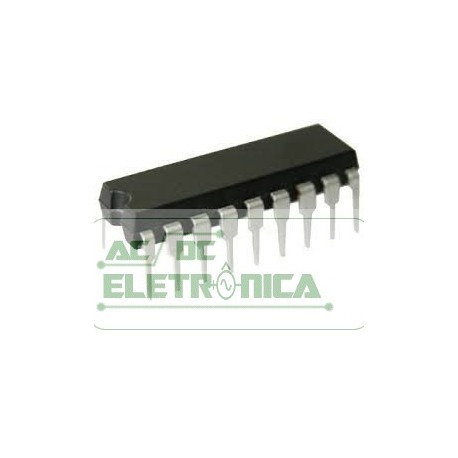

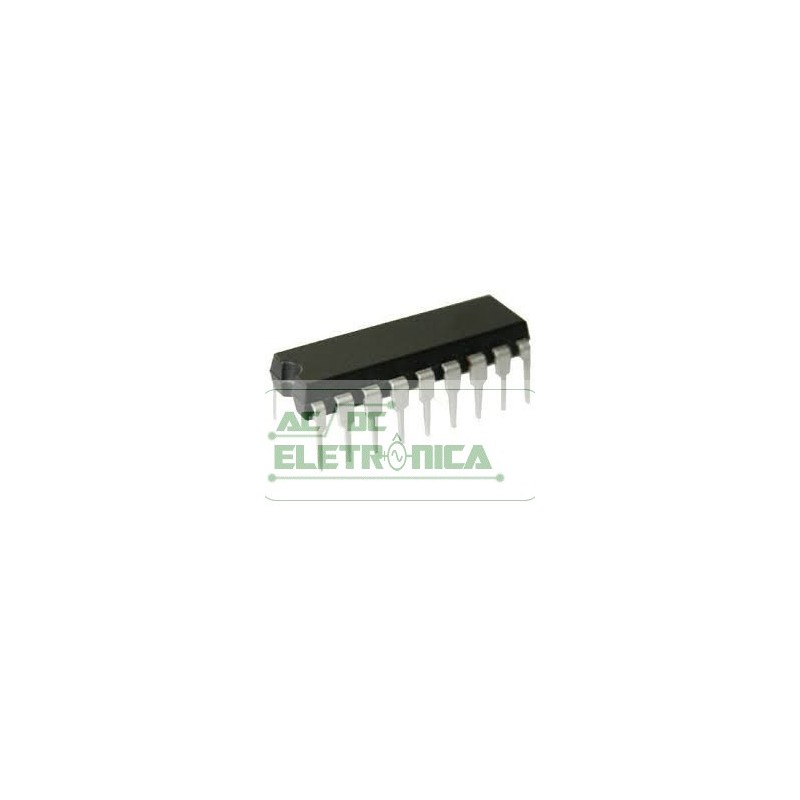

Circuito integrado UDN2543B

Circuito integrado UDN2543B

PROTECTEDQUAD POWER DRIVER
Fornecendo interface entre lógica de baixo nível e cargas de energia de 100 W, os drivers de energia quádrupla UDx2543B e UDx2543EB combinam portas lógicasAND e saídas bipolares de alta corrente. Cada uma das quatro saídas independentes pode absorver até 700 mA no estado LIGADO. As saídas têm uma tensão de ruptura mínima (despejo de carga) de 60 V e uma tensão de sustentação de 35 V. As entradas são compatíveis com a maioria dos sistemas lógicos TTL, DTL, LSTTL e 5 V CMOS e PMOS. A proteção contra sobretensão foi projetada em cada canal do UDx2543B / EB e normalmente ocorre em 1 A. Ele protege qualquer um dos canais de curto-circuitos de saída com tensões de alimentação de até 25 V. Quando a corrente de saída máxima é atingida, esse estágio de saída é acionado linearmente. Se a condição de sobrecorrente continuar, a limitação térmica dessa saída operará, limitando a dissipação de potência dessa saída em aproximadamente 2,4 W. As saídas também incluem diodos para aperto de tensão com cargas indutivas, como relés, solenóides ou motores de passo CC. Esses dispositivos são fornecidos em um DIP de potência de 16 pinos de construção em asa de morcego (sufixo 'B') para fornecer a máxima dissipação de potência do pacote. Eles também estão disponíveis em um PLCC de 28 derivações (sufixo ‘EB’) para aplicações de montagem em superfície. Todos os dispositivos são classificados para operação contínua na faixa de temperatura de -20 ° C a + 85 ° C (UDN2543B / EB) ou para uso em aplicações automotivas em uma faixa de temperatura estendida como o UDQ2543B / EB.
