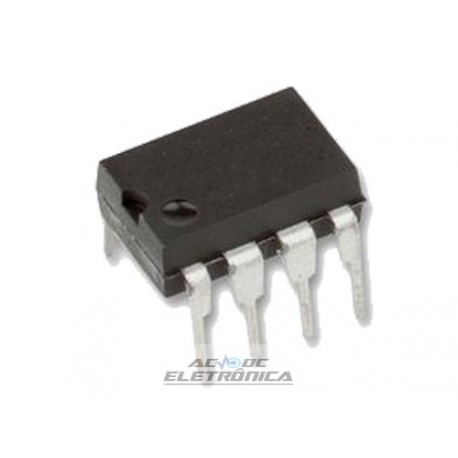

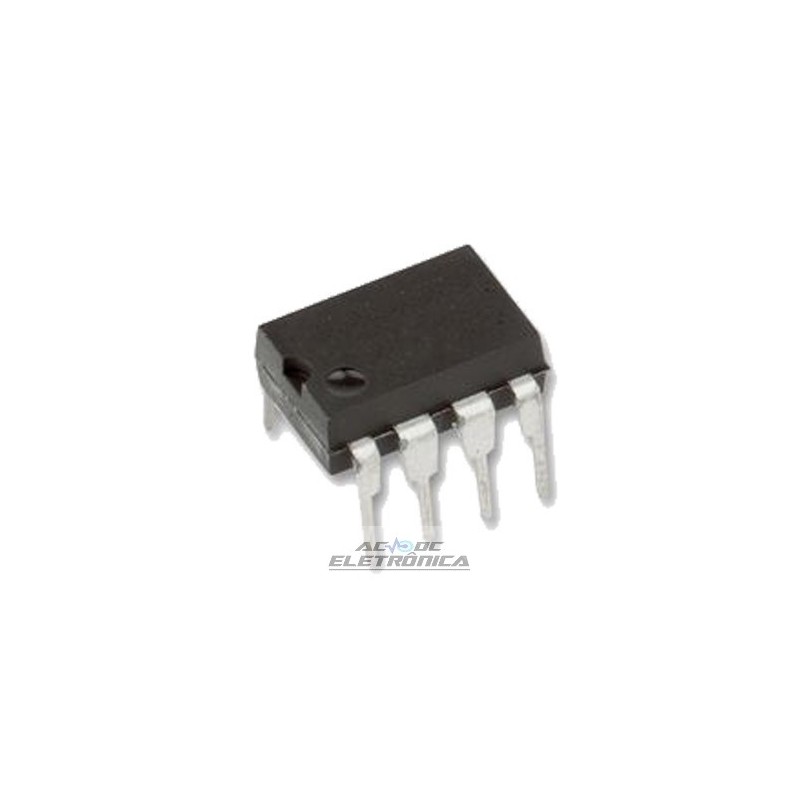

Circuito integrado HCPL2200 - A2200

Circuito integrado HCPL2200 - A2200

Logic Output Optoisolator 2.5MBd Tri-State 3750Vrms 1 Channel 1kV/µs CMTI 8-DIP
Descrição
O HCPL-2200/2219 são portas lógicas opticamente acopladas
que combinam um LED GaAsP e um alto ganho integrado
detector de fotos. O detector tem uma saída de três estados
estágio e tem um limiar de detector com histerese. o
saída de três estados elimina a necessidade de um pullup
resistor e permite a movimentação direta de bus de dados. o
a histerese fornece imunidade a ruído no modo diferencial
e elimina o potencial de vibração do sinal de saída.
Um escudo interno superior nas garantias HCPL-2219
imunidade transitória de modo comum de 2,5 kV / µs
tensão de modo comum de 400 volts.
As características elétricas e de comutação do
HCPL-2200/2219 são garantidos sobre a temperatura
faixa de 0 ° C a 85 ° C e uma faixa VCC de 4,5 volts a
20 volts. Low IF e ampla gama VCC permitem compatibilidade
com lógica TTL, LSTTL e CMOS e resultar em
consumo de energia em comparação com outros de alta velocidade
optocouplers. Os sinais lógicos são transmitidos com um
atraso típico de propagação de 160 ns.
O HCPL-2200/2219 é útil para isolar altas
interfaces lógicas de velocidade, buffer de entrada e saída
linhas e implementar receptores de linhas isoladas em
ambientes de alto ruído.
Características
• Rejeição do Modo Comum (CMR) mínima de 2,5 kV / µs em
VCM = 400 V (HCPL-2219)
• Compatível com lógica LSTTL, TTL e CMOS
• Ampla faixa VCC (4,5 a 20 V)
• 2,5 Mbd garantidos sobre a temperatura
• Corrente de entrada baixa (1,6 mA)
• Saída de três estados (não é necessário resistor de pullup)
• Desempenho garantido de 0 ° C a 85 ° C
• histerese
• Aprovação de segurança
- UL reconhecido -3750 V rms por 1 minuto
- CSA aprovado
- IEC / EN / DIN EN 60747-5-2 aprovado com
VIORM = pico de 630 V (apenas HCPL-2219 Opção 060)
• Versão hermética MIL-PRF-38534 disponível
(HCPL-5200/1)
Aplicações
• Isolamento de sistemas lógicos de alta velocidade
• interfaces de computador-periféricos
• interfaces do sistema microprocessador
• Eliminação do loop de terra
• substituição do transformador de pulso
• motorista buss isolado
• receptor de linha de alta velocidade
