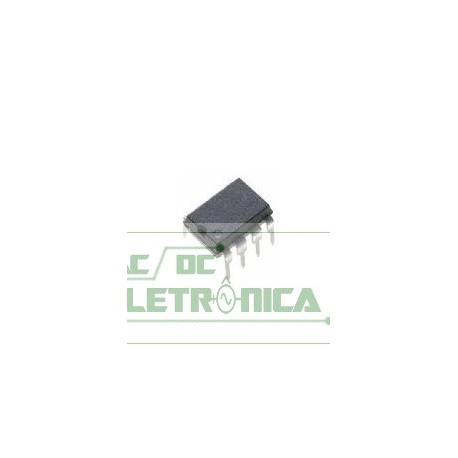

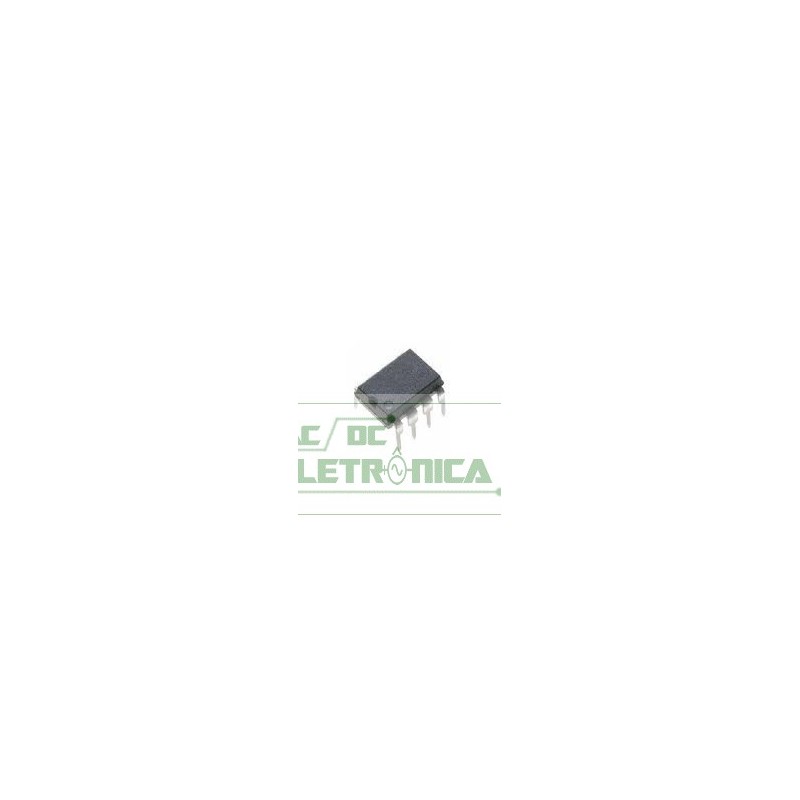

Circuito integrado HCPL7860 - A7860

Circuito integrado HCPL7860 - A7860

Modulador Sigma-Delta (SD) opticamente isolado
HCPL-7860 / HCPL-786J Modulador Sigma-Delta (SD) opticamente isolado Chumbo da folha de dados (Pb) RoHS 6 livre totalmente compatível RoHS 6 opções totalmente compatíveis disponíveis; -xxxE indica um produto sem chumbo Descrição O Modulador Opticamente Isolado HCPL-7860 / HCPL-786J e o Digita HCPL-0872
Descrição
O modulador opticamente isolado HCPL-7860 / HCPL-786J
e HCPL-0872 Digital Interface IC ou filtro digital juntos
formar um analógico-digital de dois chips programável isolado
conversor. O modulador isolado permite medição direta
de correntes de fase do motor em inversores de potência.
Em funcionamento, o modulador isolado HCPL-7860 / HCPL-786J
converte uma entrada analógica de baixa largura de banda em uma alta velocidade
fluxo de dados de um bit por meio de um Sigma-Delta
(S - ?) modulador de sobre amostragem. Esta modulação fornece
para altas margens de ruído e excelente imunidade contra
transientes no modo de isolamento. Os dados do modulador e o onchip
relógio de amostragem são codificados e transmitidos através
o limite de isolamento onde eles são recuperados e decodificados
em um relógio separado de alta velocidade e canais de dados.
Características
• Linearidade de 12 bits
• 200 ns Tempo de Conversão
(Modo de Pré-Disparo 2 com HCPL-0872)
• Resolução Efetiva de 12 bits com atraso de sinal de 5 µs
(14 bits com 102 µs) (com HCPL-0872)
• Rápida detecção de 3 µs acima do intervalo (com HCPL-0872)
• Faixa de Entrada ± 200 mV com Alimentação Única de 5 V
• Correspondência de tensão de referência interna de 1%
• Calibração de Offset (com HCPL-0872)
• -40 ° C a + 85 ° C Faixa de temperatura operacional
• Imunidade Transiente de Isolamento de 15 kV / µs
• Aprovação de segurança: UL 1577, CSA e IEC / EN / DIN EN
60747-5-5
Aplicações
• Sensor de Fase do Motor e Corrente
• Sistemas de Aquisição de Dados
• Controle de Processos Industriais
• Detecção de Corrente do Inversor
• Monitoramento e detecção de corrente de uso geral
