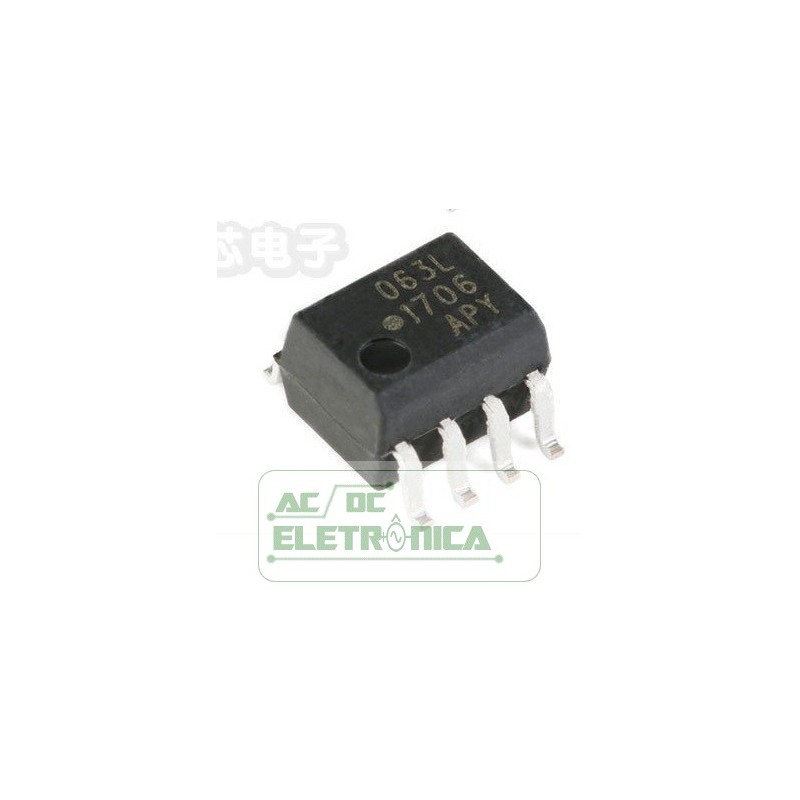

Circuito integrado HCPL063L SMD SO8

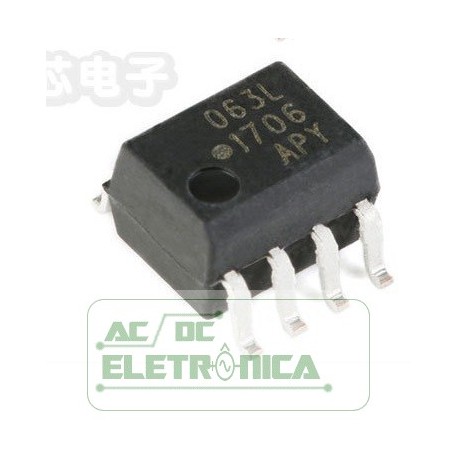

Circuito integrado HCPL063L SMD 063L
Descrição
Os HCPL-260L / 060L / 263L / 063L são opticamente acoplados
portões que combinam um diodo emissor de luz GaAsP e
um detector fotográfico de alto ganho integrado. Uma entrada de habilitação permite que o detector seja disparado. A saída de
o detector IC é um coletor aberto, fixado por Schottky
transistor. A blindagem interna fornece uma garantia
especificação de imunidade transitória de modo comum de
15 kV / µs a 3,3V.
Esse design exclusivo fornece o máximo de circuitos CA e CC
isolamento enquanto obtém compatibilidade com LVTTL / LVCMOS. Os parâmetros operacionais CA e CC do optocoupler
são garantidos de –40 ° C a +85 ° C, permitindo desempenho do sistema sem problemas.
Esses acopladores ópticos são adequados para lógica de alta velocidade
interface, buffer de entrada / saída, como receptores de linha
ambientes que os receptores de linha convencionais não podem
tolerar e são recomendados para uso em ambientes extremamente altos
ambientes de ruído no solo ou induzido
Recursos
• Tensões de alimentação duplas de 3,3V / 5V
• Baixo consumo de energia
• Rejeição de modo comum (CMR) mínima de 15 kV / µs a
VCM = 1000 V
• Alta velocidade: 15 MBd típico
• Compatível com LVTTL / LVCMOS
• Baixa capacidade de corrente de entrada: 5 mA
• Desempenho garantido de CA e CC sob temperatura: –40 ° C a +85 ° C
• Disponível em DIP de 8 pinos, SOIC-8
• Saída estroboscópica (apenas produtos de canal único)
• Aprovações de segurança: UL, CSA, IEC / EN / DIN EN 60747-5-5
Formulários
• receptor de linha isolada
• Interfaces computador-periféricas
• Interfaces de sistema de microprocessador
• Isolamento digital para conversão A / D, D / A
• Trocando a fonte energética
• Isolamento de entrada / saída de instrumento
• Eliminação do loop de aterramento
• Substituição do transformador de pulso
. Bus de campo
