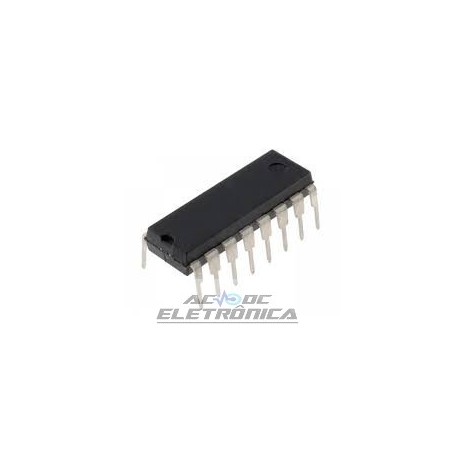

Circuito integrado HT93214A

Circuito integrado HT93214A

Discador de tom / pulso de 1 memória

Características
 Tensão de funcionamento: 2.0V ~ 5.5V
 Baixa corrente de espera
 Corrente de retenção de pouca memória: 0.1A (Typ.)
 Tom / Pulso comutável
 32 (pulso) / 31 (tom) dígitos para rediscar
 Pausa e P? Tecla T para PBX
 Matriz de teclado 4? 4
 Cristal de 3,58 MHz ou ressonador cerâmico
 Controle de mãos livres
 Pausa, P? T pode ser salvo para rediscagem
 Rediscagem de uma tecla
 Saída de tom
 Tempo de pausa: 2.2s
 Discagem manual em cascata após rediscar
 Tempo de DTMF calibrado para rediscar
 HT93214A: pacote DIP de 16 pinos
HT93214B / AT: pacote DIP de 18 pinos
Descrição geral
O HT93214 são séries discadoras projetadas para baixo custo
aplicações de telefones fixos com recursos expansíveis
como a função de bloqueio, tom de toque e interface de display LCD.
Com um teclado 4? 4, ele executa normal
discagem comutável de tom / pulso, e fornece uma tecla
função de rediscagem com uma memória de 32 dígitos para discagem rápida.
Um oscilador no chip é embutido para trabalhar com um
Cristal de 3,58MHz ou ressonador cerâmico para precisão
cronometragem. O HT93214 fornece 300 ms (tecla F1) e
600ms (tecla F2) do tempo de flash; Discagem por tom e 10pps,
Seleção de 20pps com relação de 1/2 M / B para discagem por pulso.
