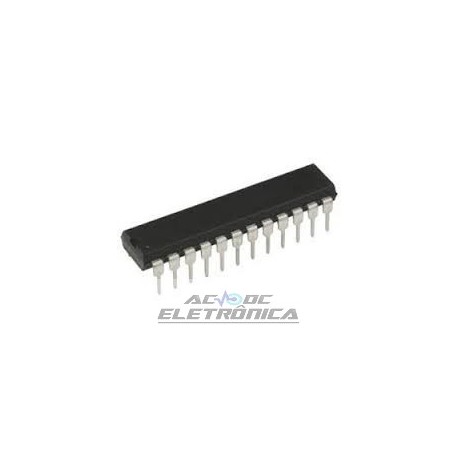

Circuito integrado HT9315DL

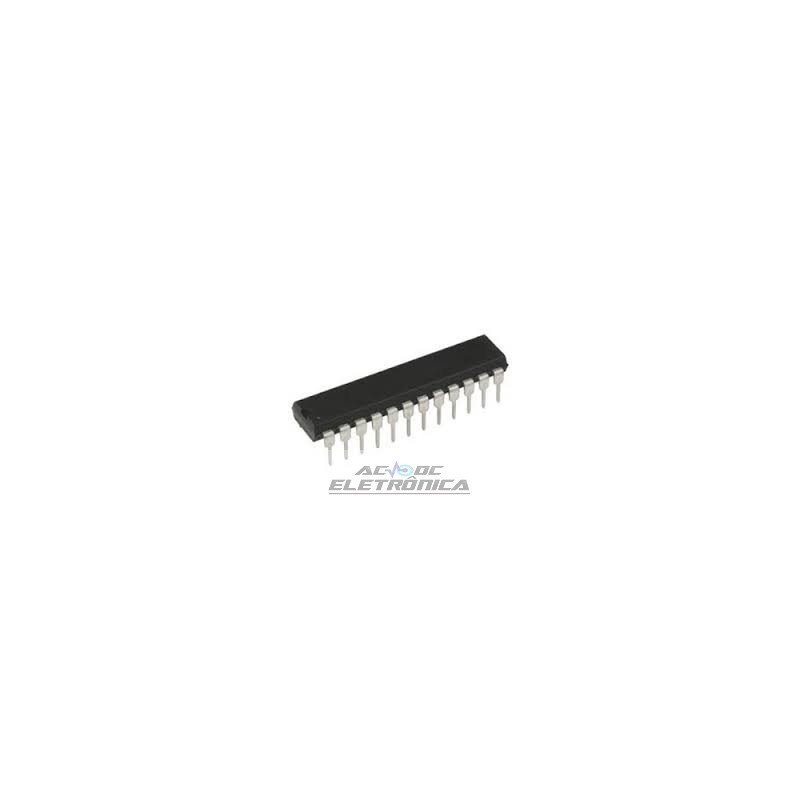

Circuito integrado HT9315DL

15-Memory Tone / Pulse Dialer

Características
 Especificação universal
 Tensão de funcionamento: 2.0V ~ 5.5V
 Baixa corrente de espera
 Corrente de retenção de pouca memória: 0,1 A A (Typ.)
 Tom / pulso comutável
 Interface com driver de LCD
 32 dígitos para rediscar
 32 dígitos para a discagem de memória SA
 Rediscagem de uma tecla
 Pausa e tecla P? T para PBX
 Matriz de teclado 4? 5
 Cristal de 3,58 MHz ou ressonador cerâmico
 Controle de mãos livres
 Controle de linha de espera
 Pausa, P? T pode ser salvo para rediscagem
 Função de bloqueio
 Função de tom
 Opções de resistor:
? Relação M / B
? Função de flash e tempo de flash (86ms ~ 600ms)
? Pausa e duração P T T
? Número do pulso
? Função de bloqueio IDD operada por teclado
? Forma de teclado
 HT9315A / HT9315AL: pacote DIP de 18 pinos
HT9315B / HT9315BL: pacote SKDIP de 22 pinos
HT9315C / HT9315CL: pacote DIP de 20 pinos
HT9315D / HT9315DL: pacote SKDIP de 24 pinos
Descrição geral
Os discadores de tom / pulso da série HT9315 são CMOS LSIs para
sistemas de telecomunicações. Eles são projetados para atender
várias especificações de discagem através da matriz de opção do resistor.
A série HT9315 é oferecida em duas versões diferentes.
Eles são HT9315x versão normal e
Versão de bloqueio HT9315xL, com IDD operado por teclado
função de bloqueio. As duas versões também fornecem os seguintes
funções: Hold-line, Hand-free e discagem LCD
interface de exibição de números, todos os quais são adequados para
recurso de aplicativos de telefone.
