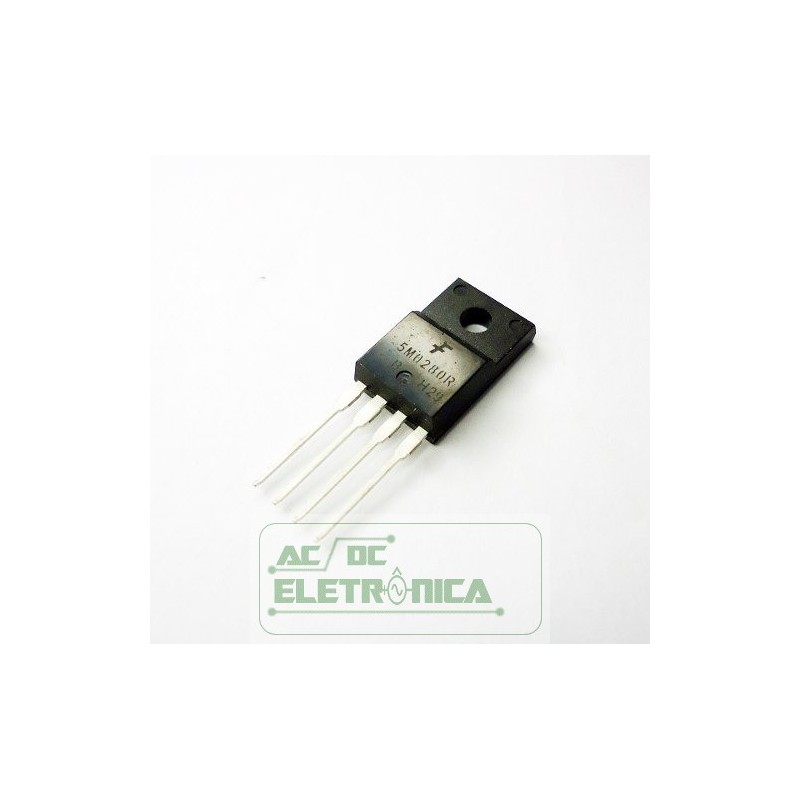

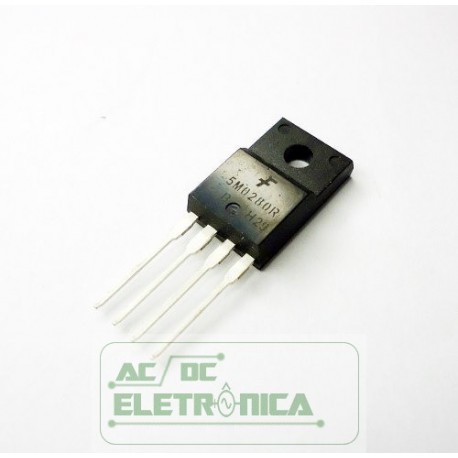

Circuito integrado 5M0280R

650V Integrated Power Switch for 25Watt offline flyback converters

loc:A03

Características

Freqüência de operação fixa de precisão (100/67 / 50KHz)
Corrente de partida baixa (tipo 100µA)
Pulso por limite de corrente de pulso
Proteção de sobrecarga
Sobre a proteção de tensão (Min. 25 V)
Função de desligamento térmico interno
Sob bloqueio de tensão
Fet interno de alta voltagem
Modo de reinicialização automática
A família de produtos Fairchild Power Switch (FPS) é especialmente projetada para um SMPS off-line com componentes externos mínimos. O Fairchild Power Switch (FPS) é composto de energia de alta tensão SenseFET e modo de corrente PWM IC. O controlador PWM incluído possui oscilador fixo integrado, bloqueio de subtensão, apagamento de borda de ataque, acionador de ativação / desativação de portão otimizado, proteção de desligamento térmico, proteção de sobretensão e fontes de corrente de precisão com compensação de temperatura para compensação de circuito e circuitos de proteção contra falhas . Comparado ao MOSFET discreto e à solução de conversor de comutação RCC ou controlador, um Fairchild Power Switch (FPS) pode reduzir a contagem total de componentes, o tamanho do projeto, o peso e, ao mesmo tempo, aumentar a eficiência, a produtividade e a confiabilidade do sistema. Ele tem uma plataforma básica bem adequada para um projeto econômico em um conversor flyback ou um conversor forward.
