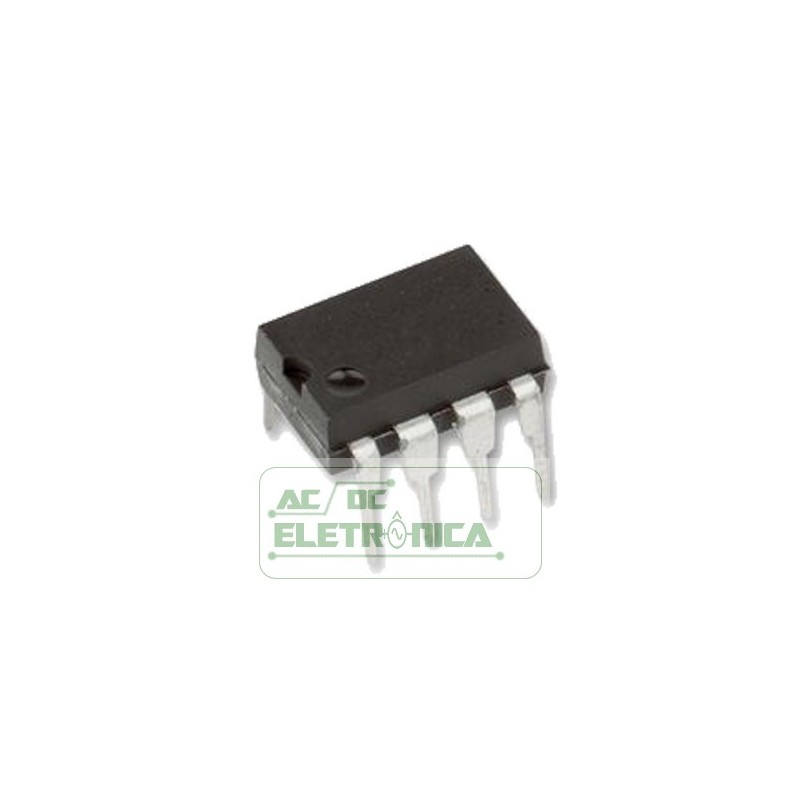

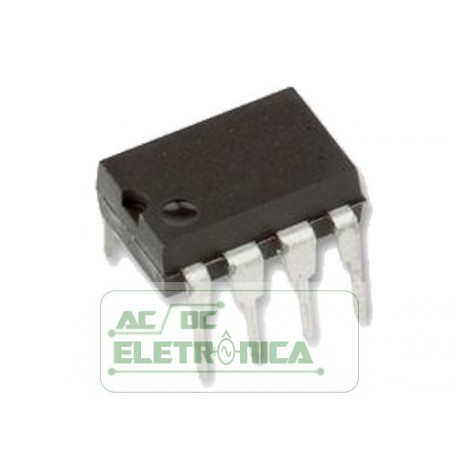

Circuito integrado 93LC66 - EEPROM

Circuito integrado 93LC66 - EEPROM

Loc:A-05

4K 2.5V Microwire Serial EEPROM
Features:
• Single supply with programming operation down
to 2.5V
• Low-power CMOS technology
• 100 µA typical active read current at 2.5V
• 3 µA typical standby current at 2.5V
• ORG pin selectable memory configuration
• 128 x 8- or 64 x 16-bit organization (93LC46)
• 256 x 8- or 128 x 16-bit organization (93LC56)
• 512 x 8 or 256 x 16 bit organization (93LC66)
• Self-timed erase and write cycles
(including auto-erase)
• Automatic ERAL before WRAL
• Power on/off data protection circuitry
• Industry standard 3-wire serial I/O
• Device status signal during erase/write cycles
• Sequential read function
• 1,000,000 E/W cycles ensured
• Data retention > 200 years
• 8-pin PDIP/SOIC
(SOIC in JEDEC standards)
A Microchip Technology Inc. 93LC46 / 56/66 é 1K,
2K e 4K de baixa tensão serial eletricamente apagável
PROMs (EEPROM). A memória do dispositivo está configurada
como x8 ou x16 bits, dependendo da lógica externa do
níveis do pino ORG. Tecnologia CMOS avançada
torna estes dispositivos ideais para energia não volátil de baixa potência
aplicativos de memória. A série 93LC está disponível em
PDIP padrão de 8 pinos e montagem em superfície SOIC
pacotes. A pinagem girada 93LC46X / 56X / 66X
