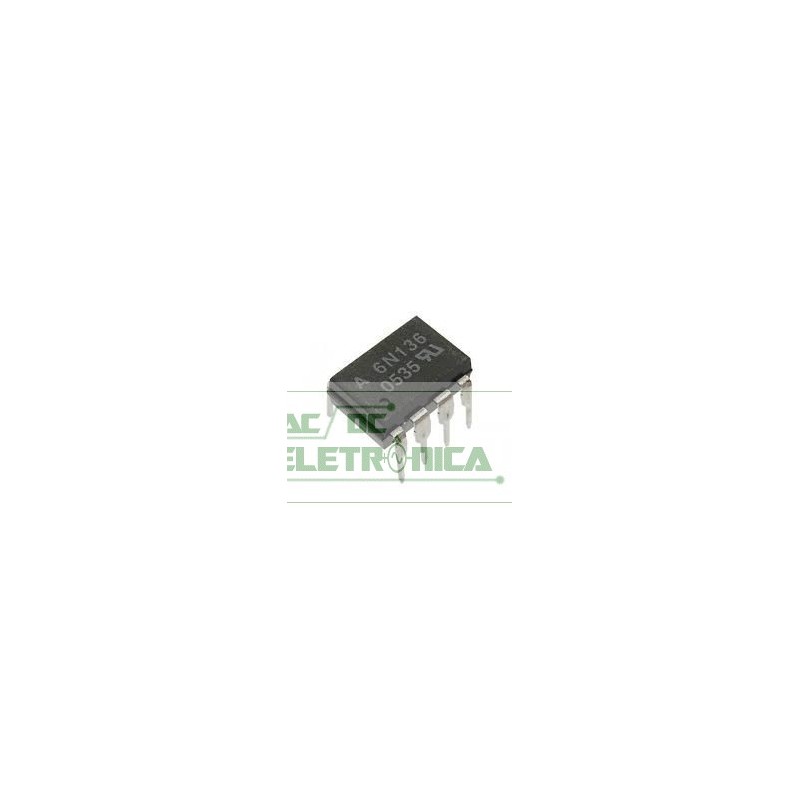

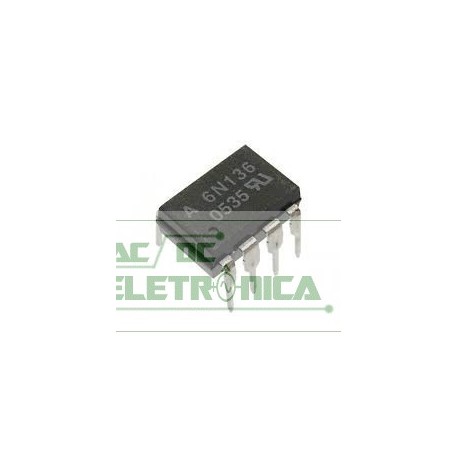

Circuito integrado 6N136

Circuito integrado 6N136

loc:A04

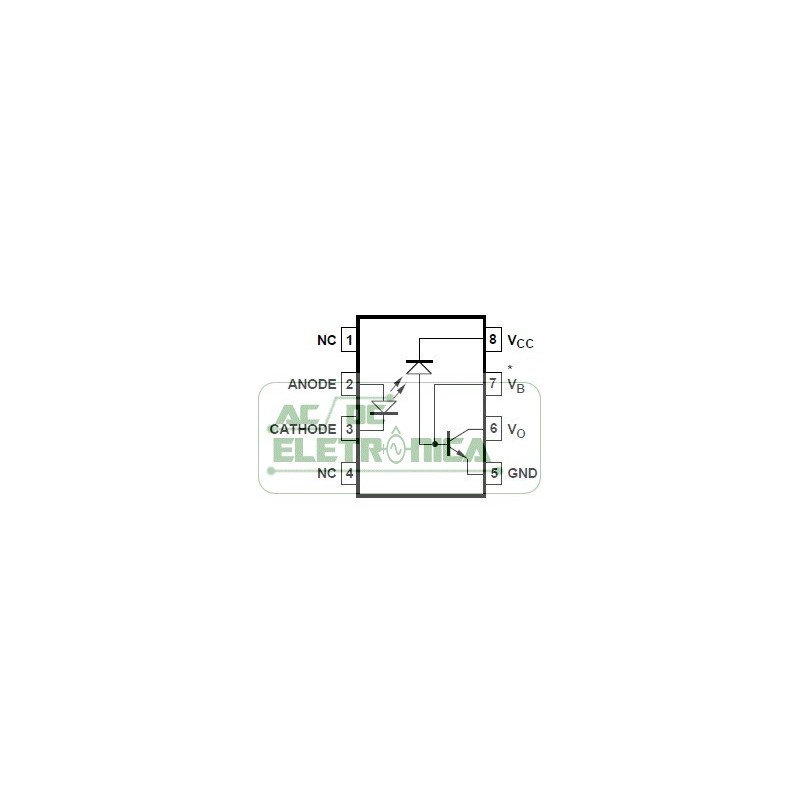

O 6N135 e 6N136 são optoacopladores com GaAIAs
diodo emissor infravermelho, acoplado opticamente a um
foto detector que consiste em um diodo fotográfico e um
transistor de alta velocidade em um pacote de plástico DIP-8.
Sinais podem ser transmitidos entre dois eletricamente
circuitos separados até frequências de 2 MHz. O potencial
diferença entre os circuitos a serem acoplados não deve
exceda as tensões máximas de referência permitidas.
CARACTERÍSTICAS
• Tensões de teste de isolamento: 5300 VRMS
• compatível com TTL
• altas taxas de bit: 1 Mbit / s
• Alta imunidade a interferências de modo comum
• Largura de Banda 2 MHz
• Saída de coletor aberto
• Fiação de base externa possível
