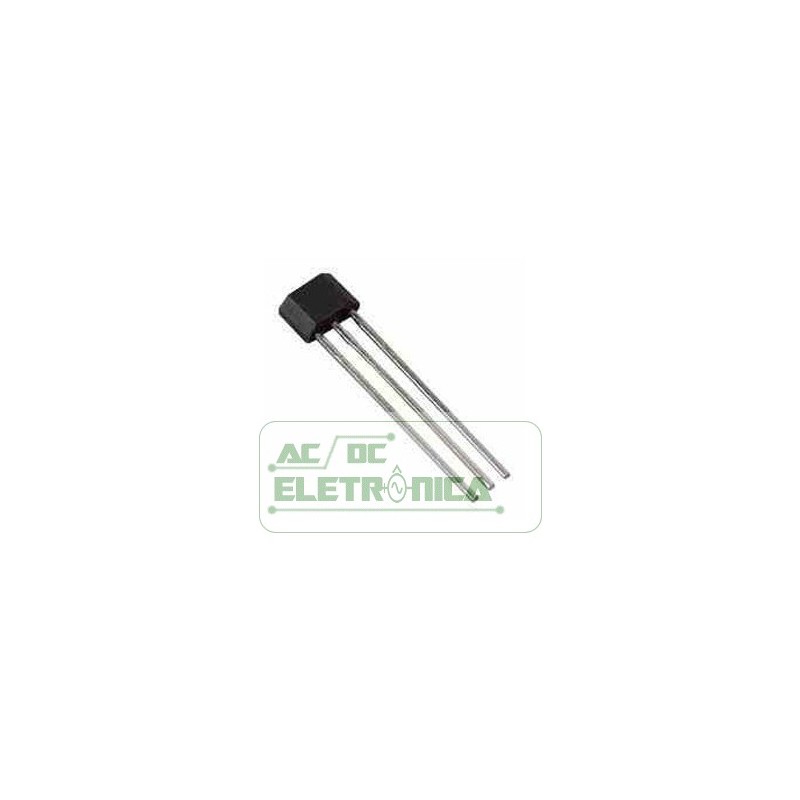

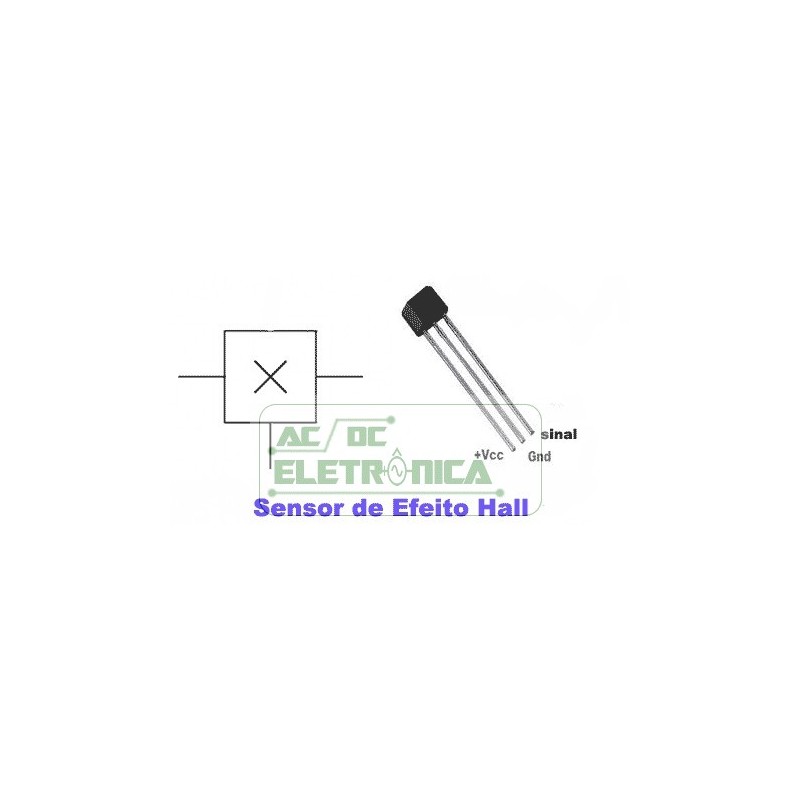

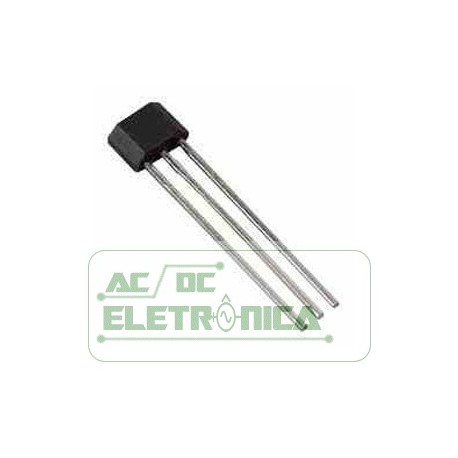

Circuito integrado 1324 LVA

Circuito integrado 1324 LVA Allegro = A1324

Loc:A06

Low Noise, Linear Hall Effect Sensor ICs with Analog Output
Descrição
Novas aplicações para dispositivos lineares de efeito Hall, como
como deslocamento, posição angular e medição de corrente,
Exigem alta precisão em conjunto com o tamanho pequeno da embalagem.
O efeito Hall linear Allegro ™ A1324, A1325 e A1326
CIs de sensores são projetados especificamente para atingir os dois objetivos. este
dispositivo de temperatura estável está disponível em uma superfície em miniatura
pacote de montagem (SOT23W) e um orifício de passagem ultra-mini
pacote único em linha.
Estes CIs de sensores de efeito Hall de modo ratiométrico fornecem uma voltagem
saída que é proporcional ao campo magnético aplicado. Eles
apresentam uma saída de tensão quiescente de 50% da tensão de alimentação.
A A1324 / 25/26 apresenta as sensibilidades programadas em fábrica
5,0 mV / G, 3,125 mV / G e 2,5 mV / G, respectivamente.
Os recursos desses dispositivos lineares os tornam ideais para
uso em aplicações automotivas e industriais que exigem alta
precisão, e operar através de uma faixa de temperatura estendida,
–40 ° C a 150 ° C.
Cada circuito monolítico BiCMOS integra um elemento Hall,
circuito de compensação de temperatura para reduzir a intrínseca
desvio de sensibilidade do elemento Hall, um alto ganho de sinal fraco
amplificador, um estágio de saída de baixa impedância e uma
técnica proprietária de cancelamento de deslocamento dinâmico.
Estes dispositivos estão disponíveis em um pacote SIP de 3 pinos ultra-mini
(UA) e um pacote de montagem de superfície de 3 pinos SOT-23 (LH). Ambos
são livres de chumbo (Pb), com revestimento de chumbo de estanho 100% fosco.
