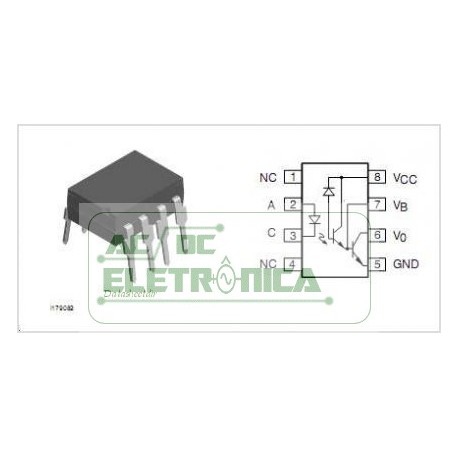

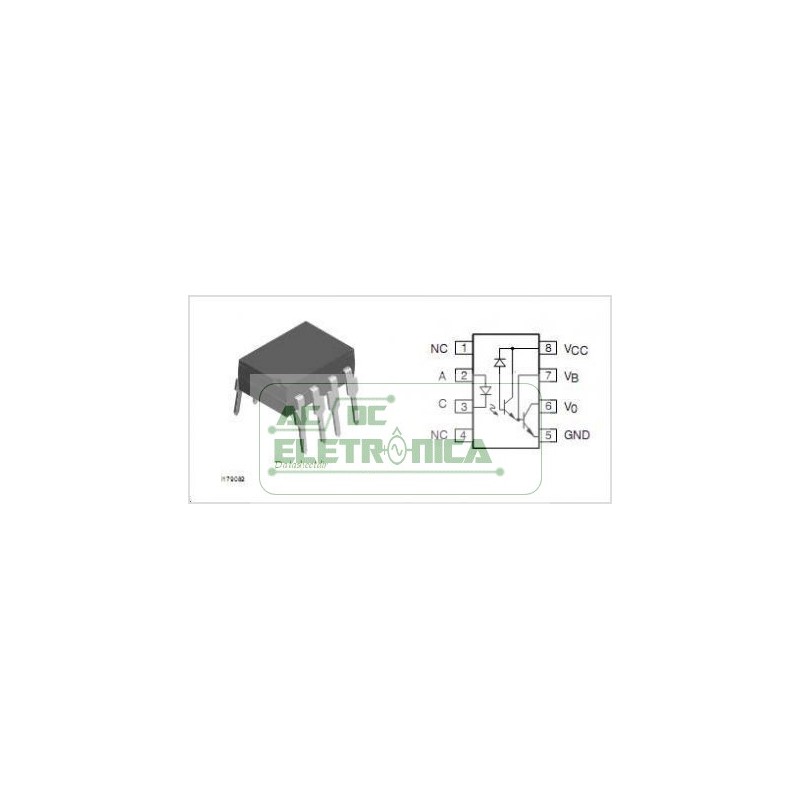

Circuito integrado 6N138

Circuito integrado 6N138

Loc:A-04

High Speed Optocoupler, 100 kBd, Low Input Current,
Photodiode Darlington Output

DESCRIÇÃO
Alta imunidade transitória de modo comum e muito alta
relação de corrente junto com isolamento de 5300 VRMS são
alcançado por acoplamento e LED com um alto ganho integrado
foto detector em um pacote dual-in-line de oito pinos.
Pinos separados para o diodo fotográfico e estágio de saída permitem
Tensões de saturação compatíveis com TTL com alta velocidade
Operação.
O acesso ao terminal base permite o ajuste ao ganho
largura de banda.
O 6N138 é ideal para aplicações TTL, uma vez que os 300%
relação de transferência de corrente mínima com uma corrente LED de
1,6 mA permite a operação com uma unidade de carga e uma unidade
load-out com um resistor pull-up de 2,2 kO.
O 6N139 é mais adequado para aplicações lógicas de baixa potência
envolvendo CMOS e TTL de baixa potência. Uma corrente de 400%
taxa de transferência com apenas 0,5 mA de corrente LED é garantida
de 0 a 70.
• High current transfer ratio, 300 %
• Low input current, 0.5 mA
• High output current, 60 mA
• Isolation test voltage, 5300 VRMS
• TTL compatible output, VOL = 0.1 V
• High common mode rejection, 500 V/µs
• Adjustable bandwidth-access to base
