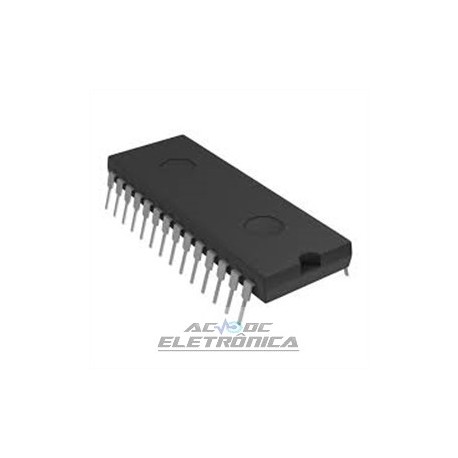

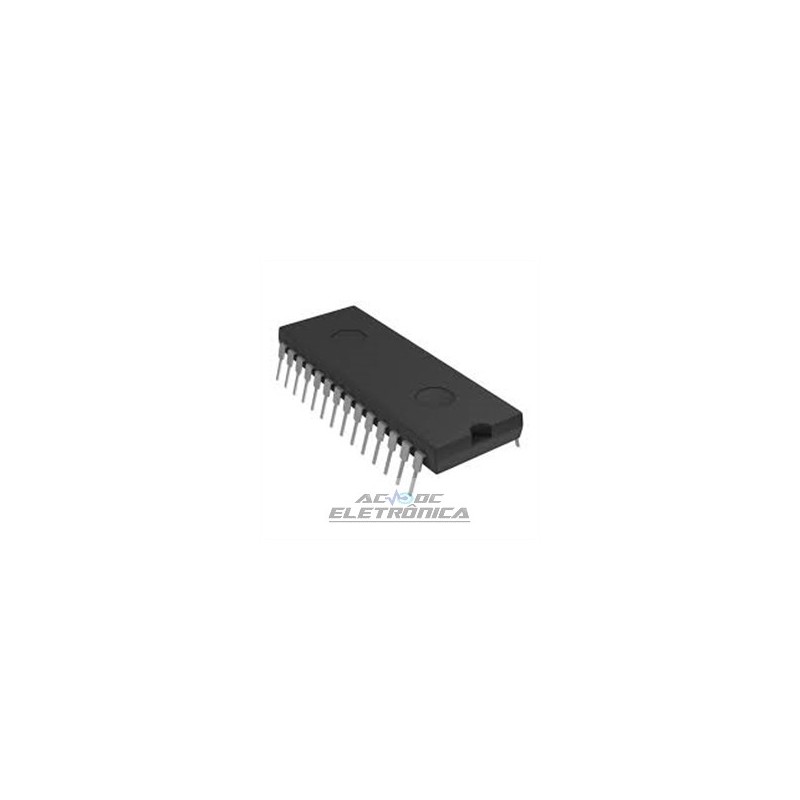

Circuito integrado TDA3505

Circuito integrado TDA3505

Video control combination circuit with automatic cut-off control
O TDA3505 e o TDA3506 são circuitos integrados monolíticos que desempenham funções de controle de vídeo em um decodificador PAL / SECAM. O TDA3505 é para sinais de diferença de cor negativos (RY), - (BY) e o TDA3506 é para sinais de diferença de cor positivos + (RY), + (BY). Os sinais de entrada necessários são: luminância e diferença de cor (negativa ou positiva) e um pulso de sandcastle de 3 níveis para fins de controle. Sinais RGB lineares podem ser inseridos a partir de uma fonte externa. Os sinais de saída RGB estão disponíveis para a condução dos estágios de saída de vídeo. Os circuitos fornecem controle de corte automático do tubo de imagem.Características • Acoplamento capacitivo da diferença de cor e sinais de entrada de luminância com fixação de nível de preto nos estágios de entrada • Controle de saturação linear atuando nos sinais diferenciais de cor • (GY) e matriz RGB • Transmissão linear de sinais inseridos • Níveis de preto iguais para sinais inseridos e matri- ficados • 3 canais idênticos para os sinais RGB • Controles de contraste e brilho lineares, operando em ambos os sinais RGB inseridos e matri- ficados • Entrada limitadora de corrente de feixe de pico • Bloqueio horizontal e vertical três sinais de entrada controlados por um pulso de castelo de 3 níveis • 3 controles de ganho DC para os sinais de saída RGB (ajuste do ponto branco) • Saídas do emissor seguidor para acionamento das saídas RGB • Entrada para controle automático de corte com compensação da corrente de fuga do tubo de imagem
