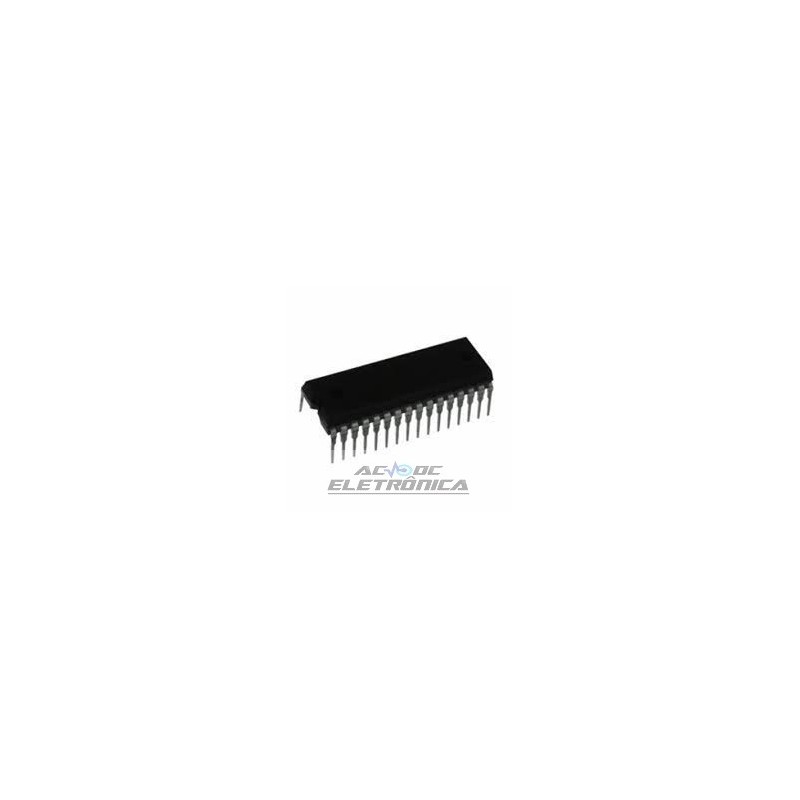

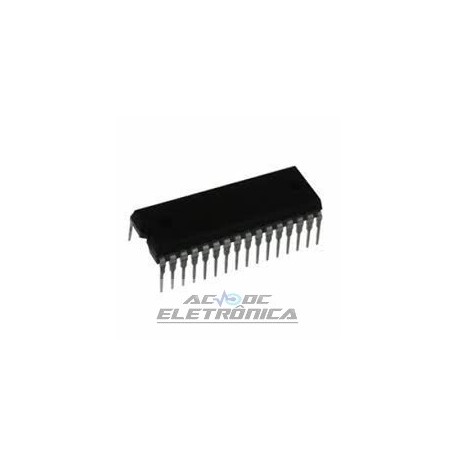

Circuito integrado TDA4856

Circuito integrado TDA4856

I2C-bus autosync deflection controller for PC monitors

• Capacidade de autossicografia horizontal e vertical completa • Faixa de frequência horizontal ampliada de 15 a 130 kHz • Conjunto abrangente de ajustes e funções geometria acionada por barramento I2C, incluindo modo de espera • Linearidade vertical muito boa • Cancelamento de moiré • Sequência de partida e desligamento para segurança operação de todos os componentes de potência • Proteção de raios-X • Reconhecimento de imersão elétrica • Modo de comutação flexível Bloco de funções de alimentação B + para conversor de feedfeedback • Referência de tensão estabilizada interna • Sinal de acionamento para amplificadores de foco com formas de onda combinadas horizontais e verticais • Entradas controláveis ??CC para Extremamente Alto Compensação de tensão (EHT) • Pacote SDIP32.Sincronização • É capaz de lidar com todos os sinais de sincronização (horizontal, vertical, composto e sincronizado em vídeo) • Saída para fixação de vídeo (borda inicial / final selecionável pelo barramento I2C), supressão vertical e supressão de proteção • Saída para status de desbloqueio rápido da sincronização horizontal e do blanking na grade 1 de tubo de imagem.Seção horizontal • Posição de imagem linear de ampla faixa controlável por barramento I2C, desequilíbrio de pinos e correção de paralelogramo via fase horizontal • Circuito bloqueado por frequência para captura suave de freqüência horizontal • Pré-ajuste de frequência simples de fmin efmax por resistores externos • Baixa instabilidade • Suave iniciar para sinais de acionamento de controle horizontal e B +.Parâ seção ótica • Tamanho de imagem vertical controlável por barramento I2C, posição de imagem, linearidade (correção S) e equilíbrio de linearidade • Saída para dente de serra vertical vertical e parábola controlável por barramento I2C (para desbalanceamento de pinos e paralelogramo) Tamanho da imagem vertical independente da frequência • Saídas de corrente diferencial para acoplamento DC a booster vertical • Alcance vertical de 50 a 160 Hz. Seção Oeste / Leste (EW) • Saída controlável por barramento I2C para correção de alfineteira horizontal, tamanho horizontal, canto e trapézio • Opcional rastreamento da forma de onda do inversor EW com freqüência de linha selecionável pelo bus I2C.Focus section • I2C-bus co saída intratável para aspas horizontais e verticais • A parábola vertical é independente da frequência e da trilha com ajustes verticais • Parábola horizontal independente da freqüência • Pré-correção ajustável do atraso no estágio de saída do foco.
