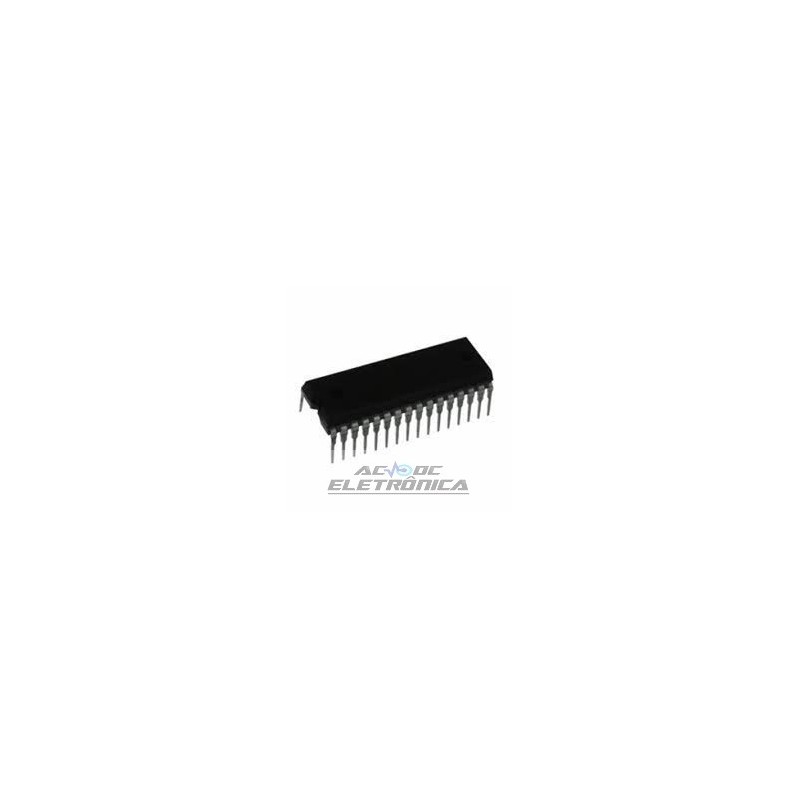

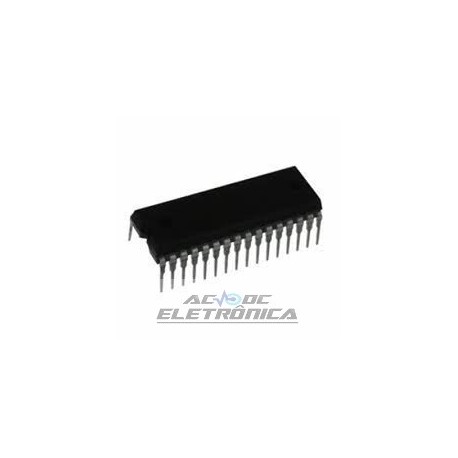

Circuito integrado TDA4854

Circuito integrado TDA4854

I2C-bus autosync deflection controllers for PC/TV monitors

• Capacidade de auto-sincronização horizontal e vertical completa; Inclui o modo TV e VCR • Faixa de frequência horizontal ampliada de 15 a 130 kHz • Conjunto abrangente de ajustes e funções geometria acionada por barramento I2C, incluindo modo standby • Linearidade vertical muito boa • Cancelamento de moiré • Sequência de partida e desligamento para operação segura de toda a energia Componentes • Proteção contra raios X • Modo de comutação flexível Bloco de função de alimentação B + para conversor de feedback e alimentação • Referência de tensão estabilizada internamente • Sinal de comando para amplificadores de foco com formas de onda combinadas horizontais e verticais (TDA4854) • Entradas controláveis ??por CC para tensão extremamente alta (EHT) compensação • Pacote SDIP32.Sincronização • Consegue lidar com todos os sinais de sincronização (horizontal, vertical, composto e sincronizado no vídeo) • Saída para fixação de vídeo (borda inicial / final selecionável pelo barramento I2C), blanking vertical e proteçãoblanking • Saída para desbloqueio rápido status de sincronismo horizontal e apagamento na grade 1 do tubo de imagem. Seção horizontal • Barramento I2C posição linear de imagem controlável, desequilíbrio de pinos e correção de paralelogramo via fase horizontal • Loop de frequência bloqueada para captura suave de freqüência horizontal • Modo TV a 15.625 ou 15.750 kHz selecionável por barramento I2C • Pré-ajuste de frequência simples de fmin efmax por resistores externos • Baixa instabilidade • Partida suave para sinais de acionamento de controle horizontal e B +. Seção vertical • Tamanho de imagem vertical controlável por barramento I2C, posição de imagem, linearidade (correção S) e equilíbrio de linearidade • Saída para dente de serra vertical controlável por barramento I2C e paraparola (para desequilíbrio de pinos e paralelogramo) • Tamanho da imagem vertical independente da frequência • Saídas de corrente diferencial para acoplamento DC a booster vertical • Alcance vertical de 50 a 160 Hz. Seção Oeste / Leste (EW) • Saída controlável pelo barramento I2C para correção de alfineteira horizontal, tamanho horizontal, canto e trapézio Rastreamento opcional da forma de onda do inversor EW com frequência de linha selecionável pelo bus I2C.Focus section of TDA4854 Saída controlável por barramento I2C para tabelas horizontais e verticais • A parábola vertical é independente da freqüência e da trilha com ajustes verticais • Parábola horizontal independente da freqüência • Pré-correção do atraso no estágio de saída do foco.
