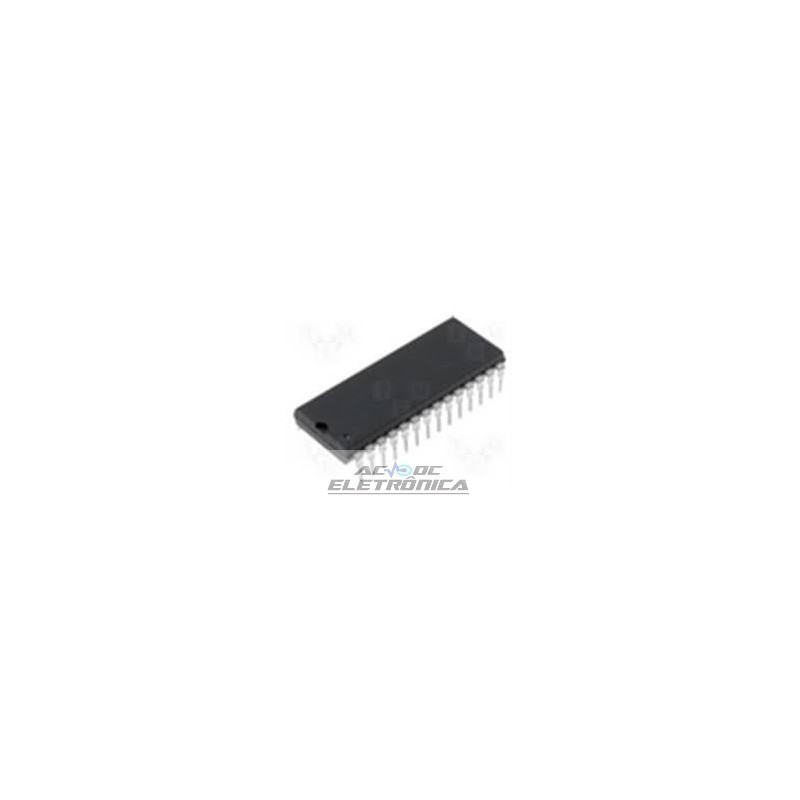

Circuito integrado TDA4858

Circuito integrado TDA4858

Economy Autosync Deflection Controller (EASDC)

Capacidade de autossicografia horizontal (H) mais vertical (V) • Totalmente controlável por CC para conceitos analógicos e digitais • Funções de controle de geometria excelentes [por exemplo, Correção automática da parábola leste-oeste (EW) durante o ajuste de tamanho vertical e deslocamento vertical] • Bloco de função da fonte de alimentação comutada flexível (SMPS) para conversores de realimentação e avanço • Proteção de raios X • Sequência de partida e desligamento para operação segura de todos os componentes de potência • Muito boa linearidade vertical • Estabilização da tensão de alimentação interna • Pacote SDIP32.Sincronização de entradas • Consegue lidar com todos os sinais de sincronização (horizontal, vertical, composto e sincronizado em vídeo) • Saída combinada para fixação de vídeo, blanking vertical e blanking de proteção Início de pulsos de fixação de vídeo selecionáveis ​​externamente.Seção horizontal • Tremulação extremamente baixa • Loop travado em frequência para captura suave de freqüência de linha • Freqüência simples predefinida de fmáx e fmáx por resistores externos • Posição de imagem linear de ampla faixa controlável por CC • Partida suave para acionamento horizontal.Característica • Amplitude vertical independente da frequência • Altura da imagem controlável por CC, imagem p osition e correção S • saídas de corrente diferencial para DC acoplamento a verticalbooster.EW seção • Saída para DC parábola ajustável EW • Largura de imagem controlável DC e correção de trapézio • Rastreamento opcional de parábola EW com freqüência de linha • Preparado para controles DC adicionais de linearidade vertical, EW-corner, equilíbrio de pinos EW, paralelogramo EW, foco vertical por aplicativo estendido. DESCRIÇÃO GERAL O TDA4858 é uma solução de alto desempenho e eficiente para monitores autosync. O conceito é totalmente controlado por DC e pode ser usado em aplicações com um microcontrolador e independente em soluções de fundo de poço. O TDA4858 fornece processamento de sincronização, sincronização de H + V com capacidade de auto-sincronização total e tempos de estabilização curtos após mudanças de modo. Componentes externos de energia recebem muita proteção. O IC gera as formas de onda de acionamento para propulsores verticais acoplados a CC, como TDA486x e TDA8351. O TDA4858 fornece funções estendidas, por exemplo, como um bloco SMPS flexível e um extenso conjunto de instalações de controle geometry, proporcionando excelente qualidade de imagem. Juntamente com a família de processadores de vídeo Philips TDA488x é oferecida uma solução de sistema muito avançada.
