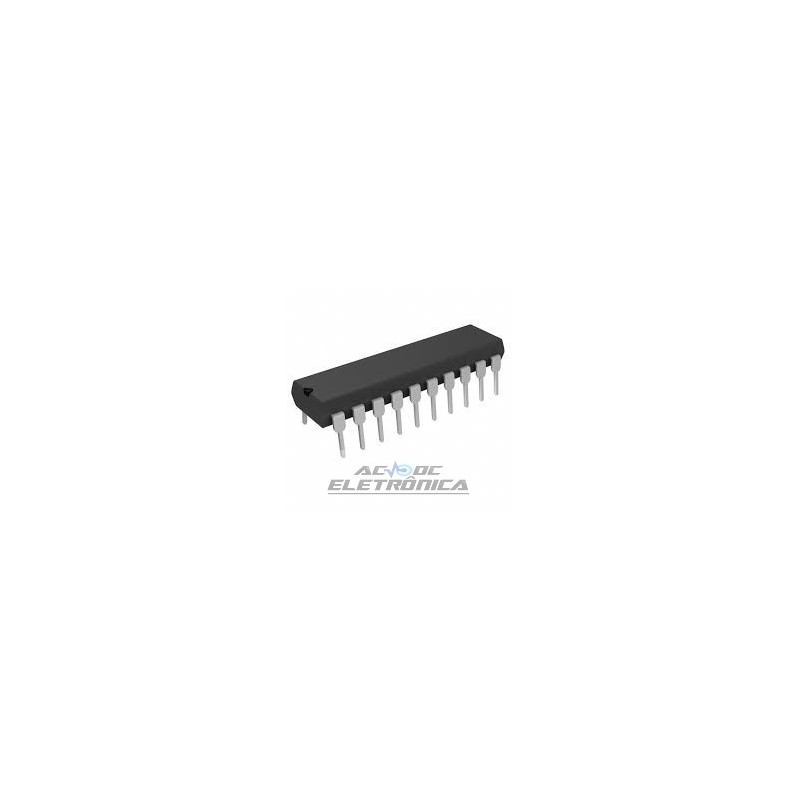

Circuito integrado TDA4851

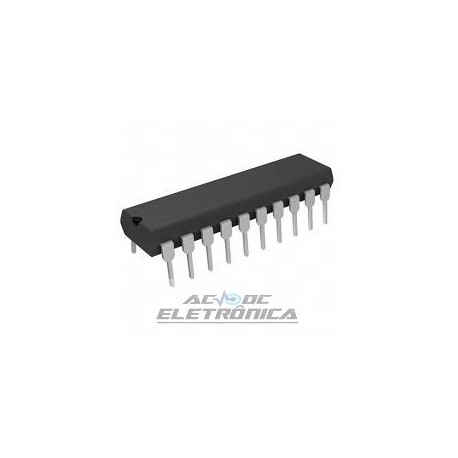

Circuito integrado TDA4851

Horizontal and vertical deflection controller for VGA/XGA and autosync monitors
Operação VGA totalmente implementada incluindo pré-ajustes de amplitude vertical e E / W livre de alinhamento • 4º modo VGA fácil aplicável (XGA, Super VGA) • Operação de auto-sincronização externamente selecionável • Baixa instabilidade • Todos os ajustes Controlável por CC • Osciladores sem alinhamento • Separadores de sincronização para vídeo ou horizontal e vertical TTLsync independentemente da polaridade • Oscilador horizontal com PLL1 para sincronismo e PLL2 forflyback • Amplitude constante vertical e E / W na auto-operação • Acoplamento DC para amplificador de potência vertical • Estabilização da tensão interna com excelente remoção de ripple para garantir ajustes geométricos estáveisGENERAL DESCRIÇÃO O TDA4851 é um circuito integrado monolítico para soluções econômicas em monitores VGA / XGA e autosync. O IC incorpora o processamento completo de sinais horizontais e verticais de pequeno sinal. Detecção e configurações do modo dependente de VGA são executadas no chip. Em conjunto com o TDA4860 / 61/65, ou TDA8351 (circuitos de saída verticais), os CIs oferecem uma solução de sistema extremamente avançada.
