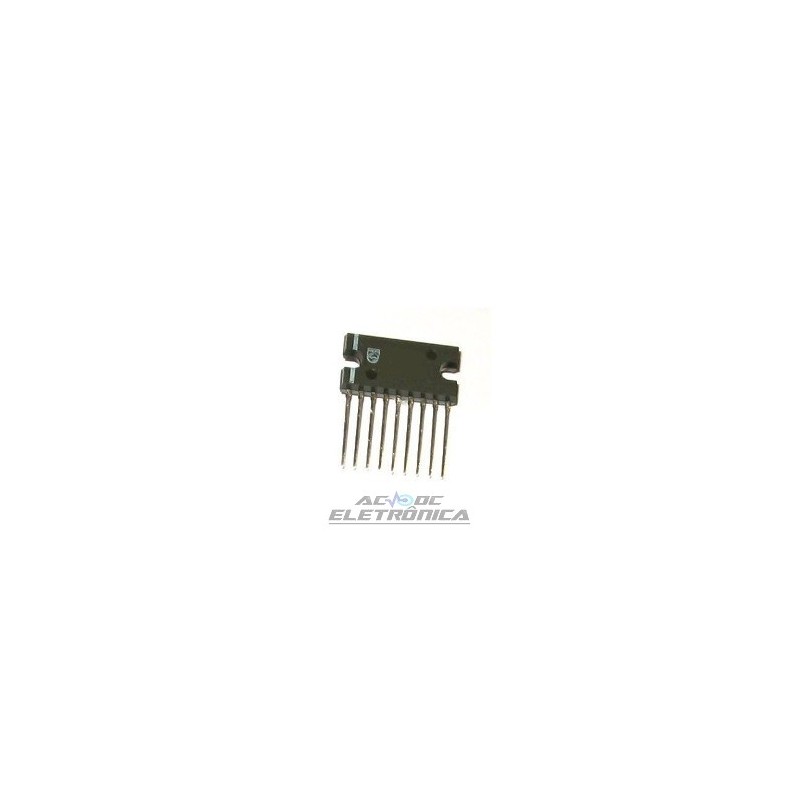

Circuito integrado TDA4866

Circuito integrado TDA4866

Impulsionador de deflexão vertical acionado por corrente de ponte completa

• Totalmente integrado, poucos componentes externos • Sem componentes adicionais em combinação com o controlador de reflexão TDA485x, TDA4841PS • Pré-amplificador com entrada CMRR alta diferencial • Modulações baixas • Amplificação linear do sinal do dente de serra • Circuito de ponte de saída vertical acoplado DC • Impossível deslocamento vertical • Alta frequência de deflexão até 160 Hz • Tensão de alimentação e flyback independente para ajustar o consumo de energia e o tempo de retorno • Excelente comportamento de transição durante flyback • Circuito de proteção de tela.Especificação geral O TDA4866 é um amplificador de potência para 90 graus vertical sistemas de deflexão para frequências de quadro de 50 a 160 Hz. O circuito fornece uma entrada diferencial de alta voltagem acionada por corrente CMRR. Devido à configuração da ponte dos dois estágios de saída, o acoplamento CC da bobina de deflexão é alocado. Em conjunto com o TDA485x, os TDA4841PS theICs oferecem uma solução de sistema extremamente avançada.
