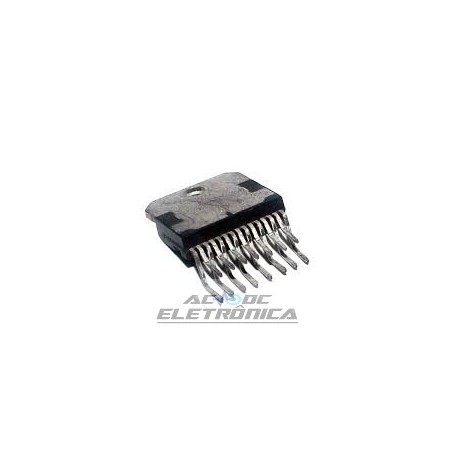

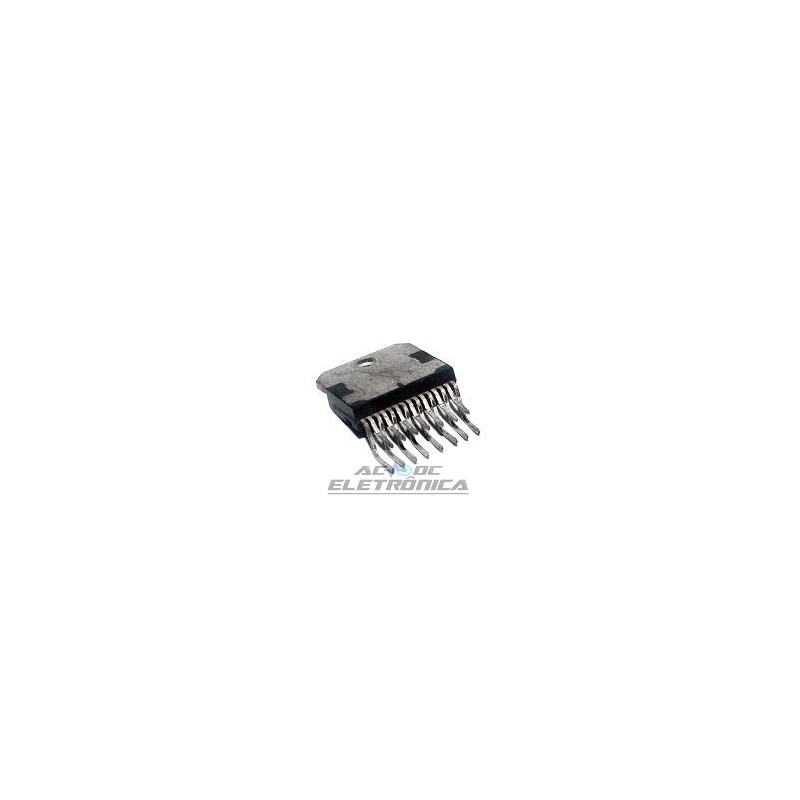

Circuito integrado TDA7370

Circuito integrado TDA7370

QUAD POWER AMPLIFIER FOR CAR RADIO

CONTAGEM DE COMPONENTE EXTERNO MÍNIMO
ALTA CAPACIDADE DE CORRENTE
NÃO CAPACITORES DE BOOTSTRAP
NÃO CÉLULAS BOUCHEROT
SAÍDA DE DETECTOR DE CLIPE
ALTO PODER DE SAÍDA
ALTA FLEXIBILIDADE DE APLICAÇÃO
GANHO FIXO
MUITO BAIXO STAND-BY ATUAL (1µA typ)
SEM RUIDO ON / OFF NOISE
PROTEÇÕES:
CIRCUITO CURTO DE SAÍDA AC / DC PARA GND
E PARA VS
CARGAS MUITO INDUCTIVAS
OVERRATING CHIP TEMPERATURE
CARREGAR VOLTAGEM DE DESCARGA
GND ABERTO FORTUITO
BATERIA REVERSA
ESD
DESCRIÇÃO
O TDA7370 é um novo quad de classe de tecnologia AB
amplificador de poder audio dos canais no pacote de Multiwatt
Concebido para aplicações de rádio de automóveis.
Graças à saída totalmente complementar PNP / NPN
configuração do desempenho de alta potência de
o TDA7370 são obtidos sem capacitor bootstrap
ESTÁGIO DE SAÍDA O estágio de saída totalmente com- plementar foi tornado possível pelo desenvolvimento de um novo componente: o novo projeto exclusivo de energia ICV PNP.A baseado na conexão mostrada na fig. 19 permitiu então a plena exploração das suas possibilidades
Balanço de tensão de saída Rail-to-Rail com NoNeed de capacitores de bootstrap.A oscilação de saída é limitada apenas pelo Vcesat dos transistores de saída, que estão na faixa de 0,6 Ohm (Rsat) cada.Classical soluções adotando compósito PNP-NPNfor o superior estágio de saída tem maior saturação
oss no lado superior da forma de onda. Essa saturação desequilibrada causa uma redução significativa de energia. A única maneira de recuperar a energia consiste na adição de capacitores de bootstrap caros.2 - Estabilidade Absoluta Sem Compensação Externa. Referindo-se ao circuito da Fig. 19, o ganhoVOUT / VIN é maior que a unidade, aproximadamente 1 + R2 / R1. A saída CC (VCC / 2) é fixada por um amplificador auxiliar comum a todos os canais). Ao controlar a quantidade desta realimentação local, é possível forçar o ganho de malha (A * ß) para menos de unidade na frequência para a qual a fase shiftis 180 graus Isto significa que o buffer de saída é intrinsecamente estável e não propenso à oscilação. Mais notavelmente, o recurso acima foi alcançado apesar do muito baixo ganho de loop fechado do amplificador (20 dB). Em contraste, com o estágio clássico PNP-NPN, o A solução adotada para reduzir o ganho em altas frequências faz uso de redes RC externas, ou seja, as células Boucherot. OUTRAS CARACTERÍSTICAS EXTRAORDINÁRIAS: Saída do Detector de Corte O TDA7370 é equipado com um circuito interno para detectar a saturação do estágio de saída fornecendo uma corrente de coletor aberto. saída (pino 10) quando um certo nível de distorção é atingido em cada saída. Esta função particular permite a capacidade de compressão de ganho sempre que o amplificador está sobrecarregado, obtendo assim som de alta qualidade em todos os níveis de audição.
