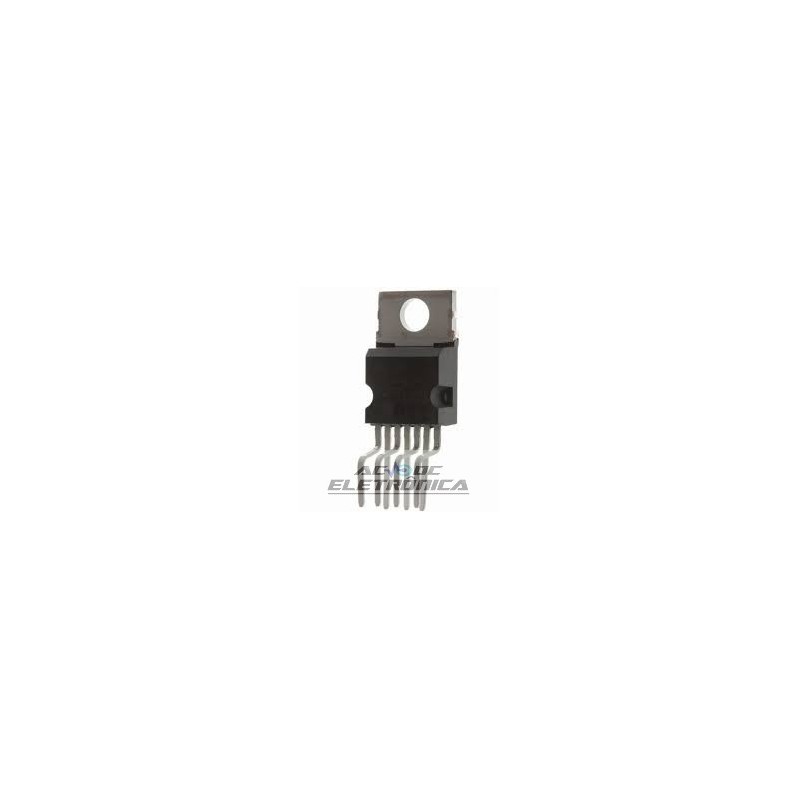

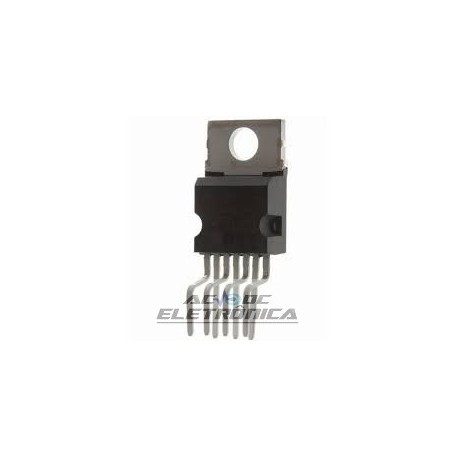

Circuito integrado TDA8138A

Circuito integrado TDA8138A

5.1V+ 12V REGULATOR WITH DISABLE AND RESET

CORRENTE DE SAÍDA ATÉ 1A
. SAÍDA DE PRECISÃO FIXA 1 VOLTAGEM
5,1 V +/- 2%
. TENSÃO DE SAÍDA DE PRECISÃO FIXA 2
12 V +/- 2%
. SAÍDA 1 COM FACILIDADE DE RESTAURAÇÃO
. SAÍDA 2 COM DESATIVAÇÃO POR ENTRADA TTL
. PROTEÇÃO CURTO-CIRCULAR A AMBOS
SAÍDAS
. PROTEÇÃO TÉRMICA
. TENSÃO DE SAÍDA DE QUEDA BAIXA
. DISPONÍVEL TAMBÉM EM PACOTE HEPTAWATT
EM DUAS VERSÕES: TDA8138A (DISABLE
APENAS), TDA8138B (RESET SOMENTE)
DESCRIÇÃO
O TDA8138 é uma tensão monolítica dupla positiva
regulador projetado para fornecer saída de precisão fixa
tensões de 5.1V e 12V em correntes de até 1A.
Um circuito interno de reset gera um pulso de reset
quando a saída 1 diminui abaixo do valor regulado
valor de tensão (para TDA8138 e TDA8138B).
A saída 2 pode ser desativada pela entrada TTL (por
TDA8138 e TDA8138A).
Curto-circuito e proteções térmicas estão incluídas
em todas as versões.
O TDA8138 é um regulador de tensão duplo com Reset
e Desativar (TD8138A: Desativar apenas, TDA8138B:
Repor apenas).
As duas partes do regulamento são fornecidas de um
circuito de referência de tensão aparada por zener zap
durante o teste EWS.
Como a tensão de alimentação deste último está conectada em
Pino 1 (VIN1), o regulador 2 não funcionará se o pino 1 for
não fornecido.
O estágio de saídas foi realizado em Darlington
configuração com uma queda típica de 1,2V.
O circuito de desativação, desliga a saída 2 se um
tensão menor que 0.8V é aplicada no Pino 3
(Heptawatt) ou Pin 4 (SIP9)
O circuito Reset verifica a tensão na saída
1. Se este for abaixo de VOUT - 0.25V (4.85V
tip.), o comparador "a" (ver Figura 1)
rapidamente o capacitor Ce e a saída de reset vai
de uma vez baixa. Quando a voltagem no out1 sobe
acima VOUT - 0,2V (4.9V typ.), a tensão VCe
aumenta linearmente para 2.5V correspondendo a um atraso
td seguindo a lei: t1 = Ce · 2.5V
10µA (veja a Figura 2),
então a saída de reset fica alta novamente. Evitar
gliches na saída de reset, o segundo comparador
"b" tem uma histerese grande (1.9V)
