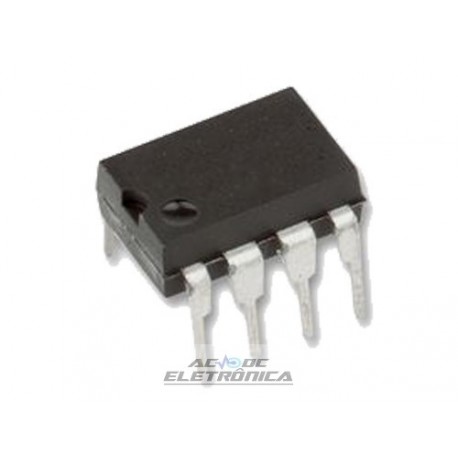

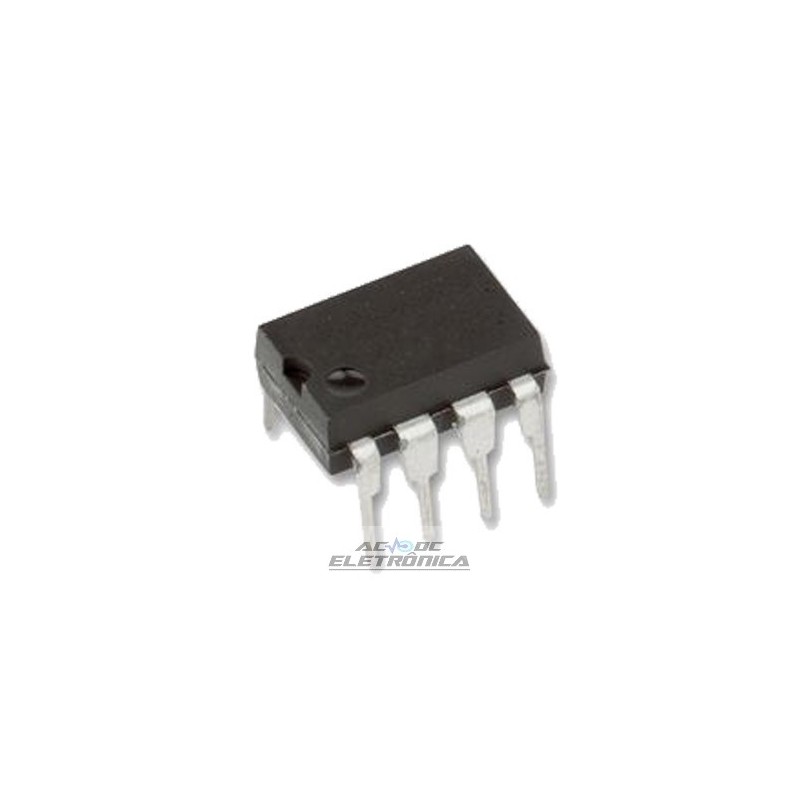

Circuito integrado TDA8145

Circuito integrado TDA8145

TV EAST/WEST CORRECTION CIRCUIT FOR SQUARE TUBES
CIRCUITO TV EAST / WEST CORRECTION PARA TUBOS QUADRADOS
. BAIXA DISSIPAÇÃO
. GERADOR QUADRADO PARA PARABOLIA
CORRENTE ESPECIALMENTE CONCEBIDO PARA
QUADRADO C.R.T. CORREÇÃO
. AJUSTE EXTERNO DE KEYSTONE
(simetria da parábola)
ENTRADA PARA A CORRECÇÃO DINÂMICA DO CAMPO
(mudança atual do feixe)
. AJUSTE DA LARGURA DA IMAGEM ESTÁTICA
. MODULADOR DE LARGURA DE PULSO
. FASE FINAL CLASSE D COM ENERGIA
REDELIVERY
. SUPRESSÃO PARÁBICA DO PARABOLA,
DURANTE O TEMPO DE FLYBACK DO
SAWTOOTH VERTICAL
DESCRIÇÃO
O TDA8145 é um circuito integrado monolítico em
Pacote de plástico de 8 pinos e minidip projetado para uso em
a praça C.R.T. correção de almofada de pino leste-oeste
dirigindo um modulador de diodo na TV e no monitor
aplicações
OPERAÇÃO DE CIRCUITO (veja o diagrama esquemático)
Um amplificador diferencial OP1 é acionado por um
corrente de dente de serra de freqüência de ± 33µA que é
produzido através de um resistor externo do dente de serra
Voltagem. A entrada não-inversora deste amplificador é
conectado com uma tensão de referência correspondente
para o nível DC da tensão dente de serra. Este DC
a voltagem deve ser ajustável para a correção da distorção.
A corrente de saída retificada deste amplificador
impulsiona a rede de parábola que fornece uma parabólica
corrente de saída.
Esta corrente de saída produz o correspondente
tensão devido à queda de tensão no exterior
resistência no pino 7.
Se a entrada for supermodulada (> 40µA), a entrada interna
a corrente é limitada a 40µA. Essa limitação pode ser
usado para suprimir a corrente parabólica parasita
gerado durante o tempo de flyback do quadro
dente de serra.
Um comparador OP2 é impulsionado pela corrente parabólica.
A segunda entrada do comparador está conectada
com um dente de serra de frequência horizontal
tensão do nível DC dos quais pode ser alterado por
o circuito externo para o ajuste da imagem
largura.
A frequência horizontal de pulso e largura modulada
sinal de saída conduz o estágio final. Consiste em um
amplificador de saída push-pull classe D que aciona, via
um indutor externo, o modulador de diodo.S
