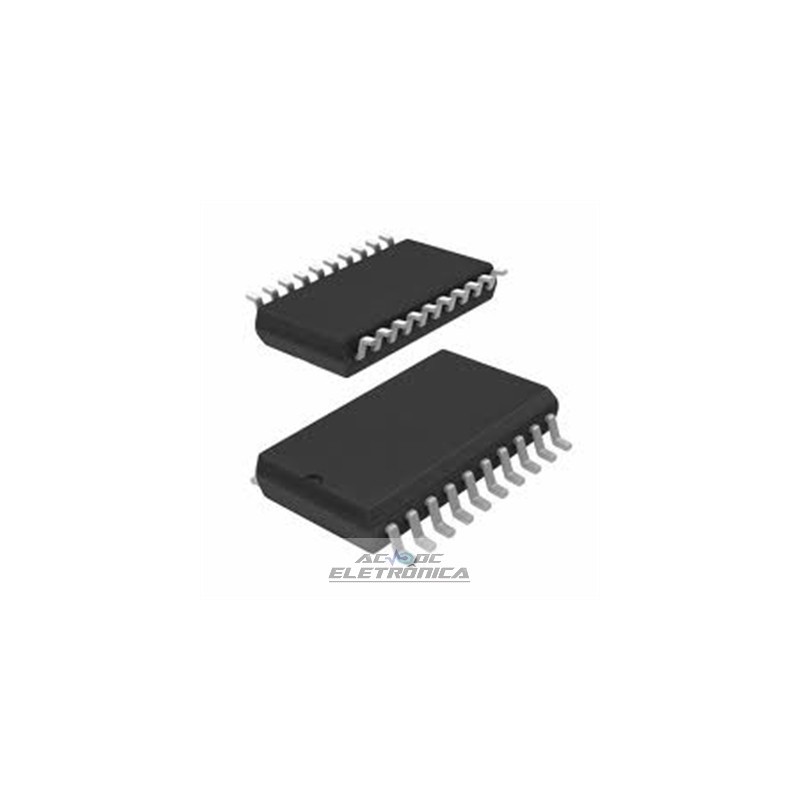

Circuito integrado TDA8722T SMD

Circuito integrado TDA8722T SMD

Amplificador de vídeo com braçadeira e circuitos de clipe brancos
• modulador de som FM
• Saídas de RF assimétricas e simétricas disponíveis
• oscilador de RF simétrico usando apenas alguns componentes externos
• Ajuste externo da profundidade de modulação e nível da subportadora
• Receptor de barramento I2C para ajuste de frequência e seleção de modos de teste
• Uma porta de saída programável I2C
• Sintetizador de frequência On-chip Phase-Locked Loop (PLL)
• Regulador de fornecimento de energia no chip
• oscilador comutável de barramento
• Gerador de sinal de padrão de teste no chip (TPSG).

APLICAÇÕES
• gravadores de vídeo
• Conversores de cabo
• Receptores de satélite.
DESCRIÇÃO GERAL
O TDA8722 é um modulador programável que gera um canal de TV RF a partir de um sinal de vídeo de banda base e um sinal de áudio de banda base no caso de vídeo negativo e padrões de som FM (PAL B / G, I, D / K e NTSC). adequado para receptores de satélite, gravadores de vídeo e conversores de cabo. A frequência da portadora de vídeo é ajustada exatamente para a freqüência de canal correta por um sintetizador PLL que é programado de acordo com o formato de barramento I2C.
