Circuito integrado TDA9102C

Circuito integrado TDA9102C

PROCESSADOR H / V PARA TTL V.D.U

SEÇÃO HORIZONTAL
. ENTRADA DE SINCRONIZAÇÃO: TTL COMPATÍVEL,
BORDA NEGATIVA DISPARADA
. SINCRONIZAÇÃO INDEPENDENTE DE
TEMPO DE CICLO DE TRABALHO
. OSCILADOR: FAIXA DE FREQÜÊNCIA DE
15kHz a 100kHz
. SHAPER DE PULSO DE SAÍDA HORIZONTAL
E SHIFTER
. COMPARADOR DE FASE ENTRE SYNCHRO
E OSCILADOR (PLL1)
. COMPARADOR DE FASE ENTRE FLYBACK
E OSCILADOR (PLL2)
REGULADOR DE VOLTAGEM INTERNO
. CONTROLES COMPATÍVEIS DE CC PARA FASE
E FREQUÊNCIA
. CICLO DE SERVIÇO HORIZONTAL DE SAÍDA: 41%
SEÇÃO VERTICAL
. ENTRADA DE SINCRONIZAÇÃO: TTL COMPATÍVEL,
BORDA NEGATIVA DISPARADA
. SINCRONIZAÇÃO INDEPENDENTE DE
TEMPO DE CICLO DE TRABALHO
. OSCILADOR: FAIXA DE FREQÜÊNCIA DE
30 Hz a 120 Hz
. GERADOR DE RAMPA COM GANHO VARIÁVEL
PALCO
. REFERÊNCIA DE TENSÃO DE RAMPA VERTICAL
REGULADOR DE VOLTAGEM INTERNO
. CONTROLES COMPATÍVEIS DE CC PARA FREQÜÊNCIA,
AMPLITUDE E LINEARIDADE
DESCRIÇÃO
O TDA9102C é um circuito integrado monolítico para
processamento de sincronização horizontal e vertical em monocromático
e exibições de vídeo coloridas acionadas por entrada
Sinais compatíveis com TTL.

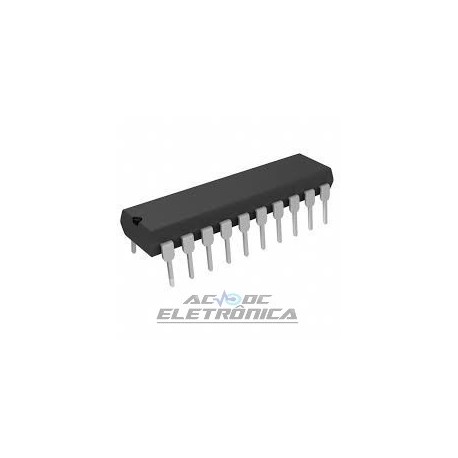

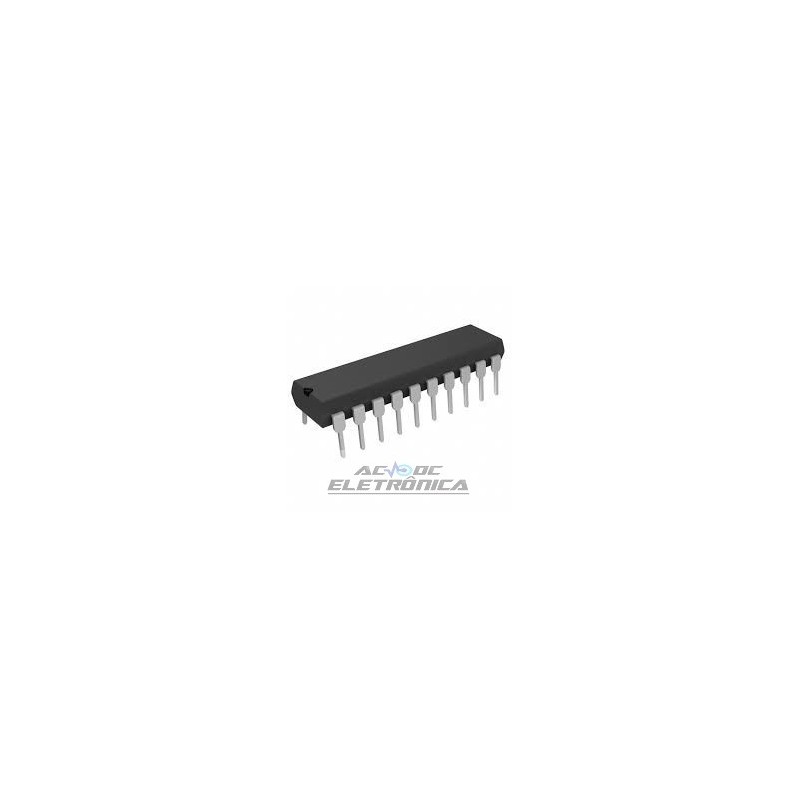

O TDA9102C é fornecido em uma linha dual de 20 pinos
pacote com pino 11 conectado ao solo e usado
para dissipação de calor
Nota técnica 3
K9 = 67,5 graus / voltepresenta a inclinação do
período de carregamento do oscilador da forma de onda em
Pino 2:
K9 = 360 x 0,75
4
grau
V
Nota técnica 4
O segundo PLL pode recuperar o armazenamento de
estágio de saída mantendo um dever constante
ciclo até a borda de fuga do pulso de saída fica
a borda de fuga do pulso flyback. Deste
ponto, apenas a borda principal do pulso de saída
será deslocado cobrindo um deslocamento de fase total de: 0.30T;
superando este valor, produzirá um entalhe no
pulso de saída (@ fH = 27kHz).
Nota técnica 5
A referência de tensão no Pino 19 pode ser usada para
polarizar o ponto de operação DC da vertical
impulsionador. Esta voltagem corresponde ao dobro de
a tensão de valor médio do dente de serra vertical em
Pino 13.
