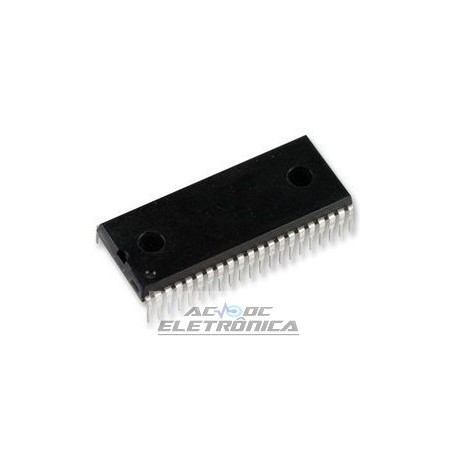

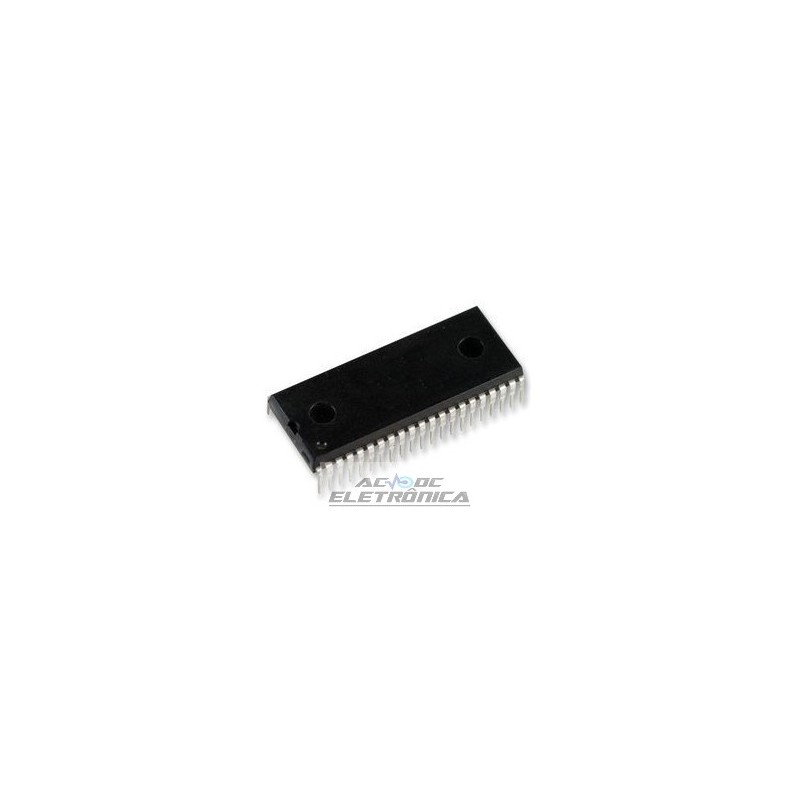

Circuito integrado TDA9103

Circuito integrado TDA9103

DEFLECTION PROCESSOR FOR MULTISYNC MONITOR

HORIZONTAL
. Conceito DUAL PLL. FREQÜÊNCIA MÁXIMA DE 150kHz. AUTO-ADAPTIVA (EX: 30 a 85kHz). ENTRADA DE PROTEÇÃO DE RAIO X. CICLO DE DIREITO REGULÁVEL PARA FUNCIONAMENTO CC .INTERNATIVA 1ª IDENTIFICAÇÃO DE BLOQUEIO / DESBLOQUEIO DE PLL
. 4 SAÍDAS PARA CORREÇÃO S AMPLA GAMA DE POSIÇÃO H CONTROLADA. INTERRUPTOR ON / OFF (PARA GESTÃO PWR). DUAS POLARIDADES H-DRIVE
VERTICAL
. GERADOR DE RAMPA VERTICAL. 50 a 150Hz AGC LOOP. V-AMP CONTROLADO CC, V-POS, S-AMP E MERGULHO
. INTERRUPTOR ON / OFF
B + REGULADOR
GERADOR DE PWM INTERNO PARA B + CORRENTE
CONVERSOR DE ELABORAÇÃO MODO. DC AJUSTÁVEL B + VOLTAGEM. PULSOS DE SAÍDA SINCRONIZADOS NO HORIZONTAL
LIMITAÇÃO DE CORRENTE MÁXIMA DA FREQUÊNCIA INTERNACIONAL
EWPCC
. GERADOR DE PARABOLA VERTICAL COM DC
KEYSTONE CONTROLADA E AMPLITUDE
GERAL
. ACEITAR POS. OU NEG. POLARIDADES DE SINCRONATOS H E V
. ENTRADA DE TTL H E V SEPARADO. SAÍDA DE SEGURANÇA
DESCRIÇÃO
O TDA9103 é um circuito integrado monolítico montado
em um 42 pinos encolhidos pacote duplo em linha de plástico.
Este IC controla todas as funções relacionadas à
e deflexão vertical em multimodos ou monitores multisync.
Como pode ser visto no diagrama de blocos, o TDA9103 inclui
as seguintes funções:
- Polaridades de sincronismo positivas ou negativas,
- Processamento horizontal de sincronização automática
- identificação de bloqueio / desbloqueio H-PLL,
- Processamento vertical de sincronização automática
- bloco de processamento de sinal leste / oeste,
- controlador B +
- Saída de supressão de segurança.
Este IC, combinado com TDA9205 (pré-amplificador RGB),
STV9420 / 21 ou 22 (processador O.S.D.), ST7271 (processador micro
controlador) e TDA8172 (reforço vertical), permite realizar
multimodos muito simples e de alta qualidade ou multisync
monitores.
