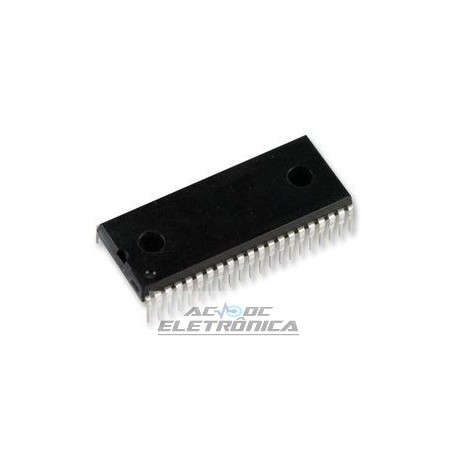

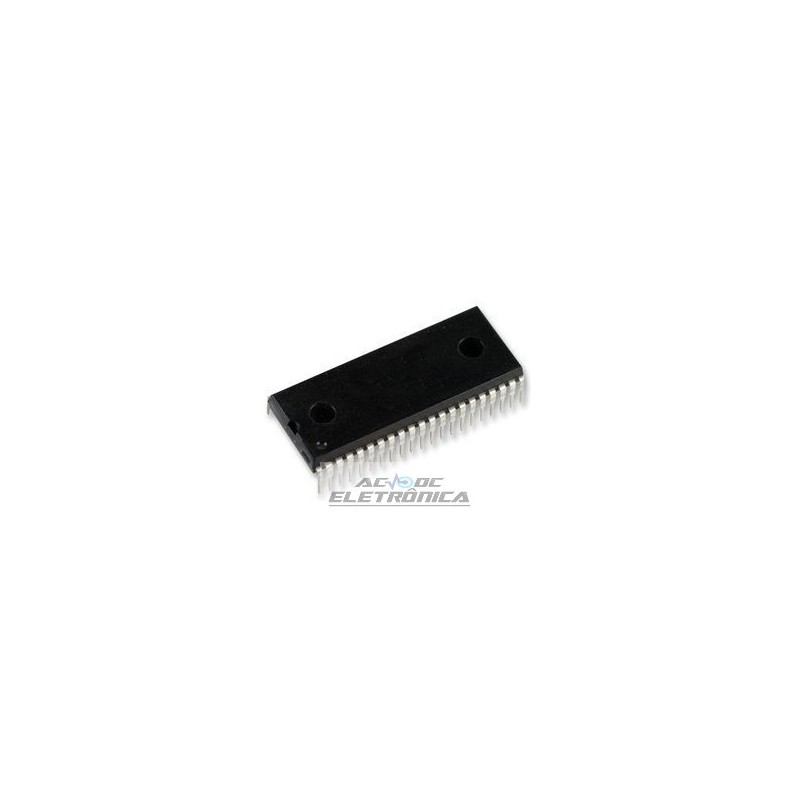

Circuito integrado TDA9106

Circuito integrado TDA9106

LOW COST DEFLECTION PROCESSOR FOR MULTISYNC MONITORS

HORIZONTAL
. AUTO-ADAPTATIVO Conceito DUAL PLL. FREQÜÊNCIA MÁXIMA DE 150kHz. ENTRADA DE PROTEÇÃO DE RAIOS X.I
2
C CONTROLES: HORIZONTALDUTY-CYCLE,
POSIÇÃO H, FREQÜÊNCIA RUNNING GRATUITA,
GERADOR DE FREQÜÊNCIA PARA QUEIMADAR
MODO
VERTICAL
. GERADOR DE RAMPA VERTICAL. 50 a 165Hz AGC LOOP. GEOMETRIA RASTREANDO COM V-POS E AMP .I 2
C CONTROLES:
V-AMP, V-POS, S-CORR e C-CORR
I 2
C CORRECÇÕES DE GEOMETRIA
. GERADOR DE PARABOLA VERTICAL
(Pincushion, Keystone, correção de canto,
Top / bottomCorner Corrigir Balanço). FASE DINÂMICA HORIZONTAL
(Balanço do Pino Lateral e Paralelogramo). FOCO DINÂMICO HORIZONTAL E VERTICAL
(Horizontal Focus Amplitude, Horizontal
Simetria de foco)
GERAL
. PROCESSADOR DE SINCRONIZAÇÃO. HOR & VERT. SAÍDA DE SINCRONIZAÇÃO PARA MCU. HOR & VERT. SAÍDAS EM BRANCO. TENSÃO DE ALIMENTAÇÃO DE 12V. TENSÃO DE REFERÊNCIA DE 8V. HOR & VERT. LOCK DESBLOQUEAR SAÍDAS. LEIA / ESCREVA I2
C INTERFACE. SAÍDA HORIZONTAL DE MOIRE OU DAC
Esta é uma informação antecipada sobre um novo produto agora em desenvolvimento ou em avaliação. Os detalhes estão sujeitos a alterações sem aviso prévio.
DESCRIÇÃO
O TDA9106 é um circuito integrado monolítico montado
em 42 pinos encolhidos duplo em pacote de plástico de linha.
Este IC controla todas as funções relacionadas ao
deflexão horizontal e vertical em multimodos ou
monitores de monitor de computador multifrequência.
O internalsyncprocessor, combinado com muito
bloco de correção de geometria poderosa estão fazendo o
TDA9106 adequado para monitores de alto desempenho
com muito poucos componentes externos.
É particularmente adequado para high-end15 ??"e 17"
monitores.
