■ BARRAMENTO I2C AVANÇADO CONTROLADO
PROCESSADOR DE DEFLEXÃO DEDICADO
PARA MONITORES DE CRT DE ALTA QUALIDADE
■ ÚNICA VOLTAGEM DE ALIMENTAÇÃO 12V
■ JITTER MUITO BAIXO
■ CONTROLADOR DE CONVERSOR DE CC / CC
■ ADVANCED EW DRIVE
■ CORREÇÕES AVANÇADAS DE ASSIMETRIA
■ MULTISTANDARD AUTOMÁTICO
SINCRONIZAÇÃO
■ 2 WAVEFORM DE CORREÇÃO DINÂMICA
SAÍDAS
■ PROTEÇÃO DE RAIOS X E INÍCIO DE SOFT &
STOP ON HORIZONTAL E DC / DC DRIVE
SAÍDAS
■ eu
REGISTRO DE STATUS DO ÔNIBUS 2C
Seção horizontal
■ frequência máxima de 150 kHz
■ Correções de assimetria geométrica:
Assimetria almofada de pinos, paralelogramo
■ Rastreamento de correções de assimetria com vertical
tamanho e posição
■ Cancelamento de moiré horizontal totalmente integrado
Seção vertical
■ Freqüência máxima de 200 Hz
■ Rampa vertical para estágio de saída com acoplamento CC
ajustes de: correção C, correção S para
CRT super plano, tamanho vertical, posição vertical
■ Cancelamento vertical de moiré através da vertical
forma de onda da rampa
■ Compensação da respiração vertical com o EHT
variação
Seção EW
■ Correções de geometria simétrica: Almofada de alfinetes,
Keystone, cantos superiores / inferiores separadamente
■ Ajuste de tamanho horizontal
■ Rastreamento da forma de onda EW com tamanho Vertical e
posição e adaptação à frequência
■ Compensação da respiração horizontal através
Forma de onda EW
Seção de correção dinâmica
■ Gera formas de onda para correções dinâmicas
como foco, uniformidade de brilho, ...
■ 1 saída com correção dinâmica vertical
forma de onda
■ 1 saída com correção dinâmica horizontal
forma de onda
■ Fixo na tela por meio de sistema de rastreamento
Seção do controlador DC / DC
■ Modos de conversão passo a passo e step-down
■ configuração externa dente de serra
■ Tensão de saída controlada pelo barramento
■ Sincronização em hor. frequência com fase
seleção
■ Polaridade selecionável do sinal do drive
DESCRIÇÃO

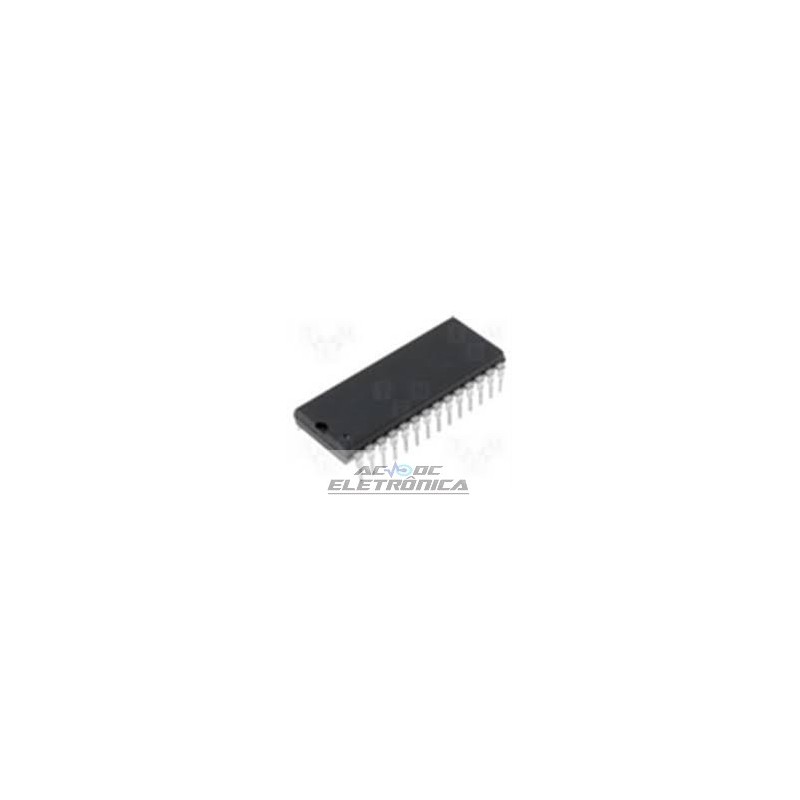

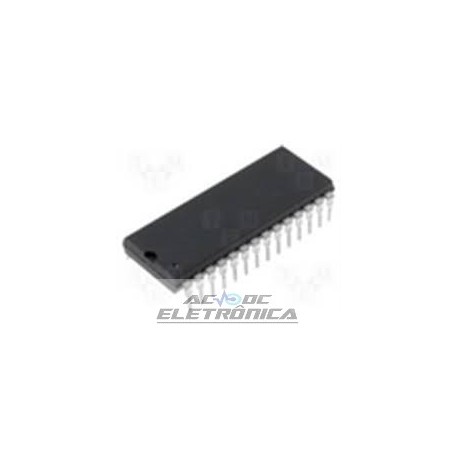

O TDA9113 é um circuito integrado monolítico montado
em um plástico dual-in-line de 32 pinos
pacote. Este IC controla todas as funções relacionadas
a deflexão horizontal e vertical no multimodo
ou monitores de monitor de computador multifrequência.
O processador interno de sincronização, combinado com o
bloco de correção de geometria poderosa, faz com que o
TDA9113 adequado para monitores de alto desempenho,
usando poucos componentes externos.
Combinado com outros componentes ST dedicados
para monitores CRT (microcontrolador, pré-amplificador de vídeo,
amplificador de vídeo, controlador OSD) o TDA9113
permite totalmente o monitor de computador controlado por barramento I2C
monitores a serem construídos com um número reduzido de
componentes
