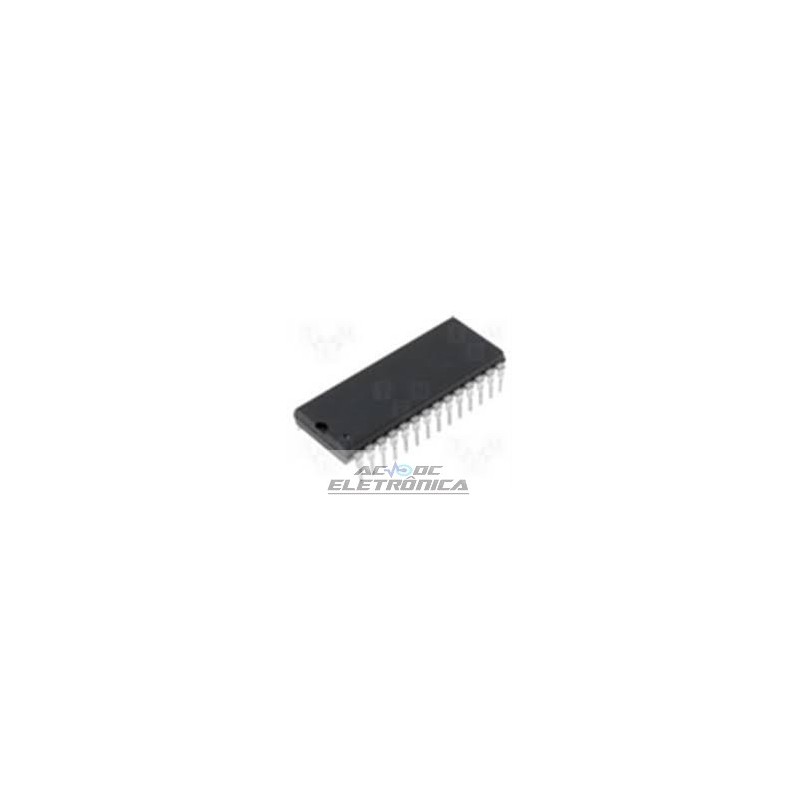

Circuito integrado TDA9115 Ver maior

Apenas Online

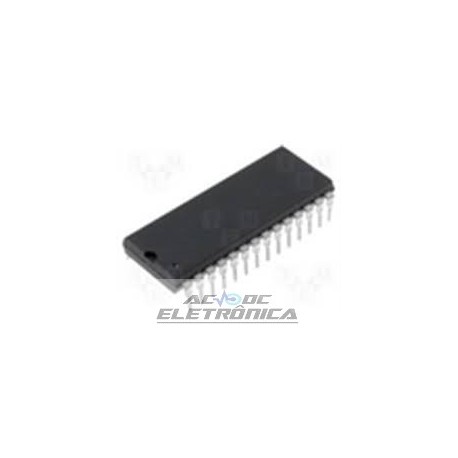

Circuito integrado TDA9115

TDA9115

Produto novo

Circuito integrado TDA9115

Mais detalhes

12 Itens

Disponível.

Cálculo do Frete

Aguardando CEP

R$ 6,00

Mais informações

Circuito integrado TDA9115

CARACTERÍSTICAS
Geral
■ I2C-BUS-CONTROLADO
PROCESSADOR DE DEFLEXÃO DEDICADO
PARA MONITORES DE CRT DE BAIXA EXTREMIDADE
■ ÚNICA VOLTAGEM DE ALIMENTAÇÃO 12V
■ JITTER MUITO BAIXO
■ CONTROLADOR DE CONVERSOR DE CC / CC
■ ADVANCED EW DRIVE
■ MULTISTANDARD AUTOMÁTICO
SINCRONIZAÇÃO
■ WAVEFORM DE CORREÇÃO DINÂMICA
SAÍDA
■ PROTEÇÃO DE RAIOS X E INÍCIO DE SOFT &
STOP ON HORIZONTAL E DC / DC DRIVE
SAÍDAS
Seção horizontal
■ frequência máxima de 150 kHz
■ Correções de assimetria geométrica:
Assimetria almofada de pinos, paralelogramo
■ Rastreamento de correções de assimetria com vertical
tamanho e posição
■ Saída de cancelamento de moiré horizontal
Seção vertical
■ Freqüência máxima de 200 Hz
■ Rampa vertical para estágio de saída com acoplamento CC
ajustes de: correção C, correção S para
CRT super plano, tamanho vertical, posição vertical
■ Cancelamento vertical de moiré através da vertical
forma de onda da rampa
■ Compensação da respiração vertical com o EHT
variação
Seção EW
■ Correções de geometria simétrica: Almofada de alfinetes,
Keystone
■ Ajuste de tamanho horizontal
■ Rastreamento da forma de onda EW com tamanho Vertical e
posição e adaptação à frequência
■ Compensação da respiração horizontal através da forma de onda EW
Seção de correção dinâmica
■ Saída de forma de onda de correção dinâmica vertical para
Correções dinâmicas como foco, brilho
uniformidade, ...
■ Fixo na tela por meio de sistema de rastreamento
Seção do controlador DC / DC
■ Modos de conversão passo a passo e step-down
■ configuração externa dente de serra
■ Sincronização em hor. frequência com fase
seleção
■ Polaridade selecionável do sinal do drive
DESCRIÇÃO
O TDA9115 é um circuito integrado monolítico montado
em um plástico dual-in-line de 32 pinos
pacote. Este IC controla todas as funções relacionadas
a deflexão horizontal e vertical no multimodo
ou monitores de monitor de computador multifrequência.
O dispositivo requer apenas poucos componentes externos.
Combinado com outros componentes ST dedicados
para monitores CRT (microcontrolador, pré-amplificador de vídeo,
amplificador de vídeo, controlador OSD) o TDA9115
permite totalmente o monitor de computador controlado por barramento I2C
monitores a serem construídos com um número reduzido de
componentes.
