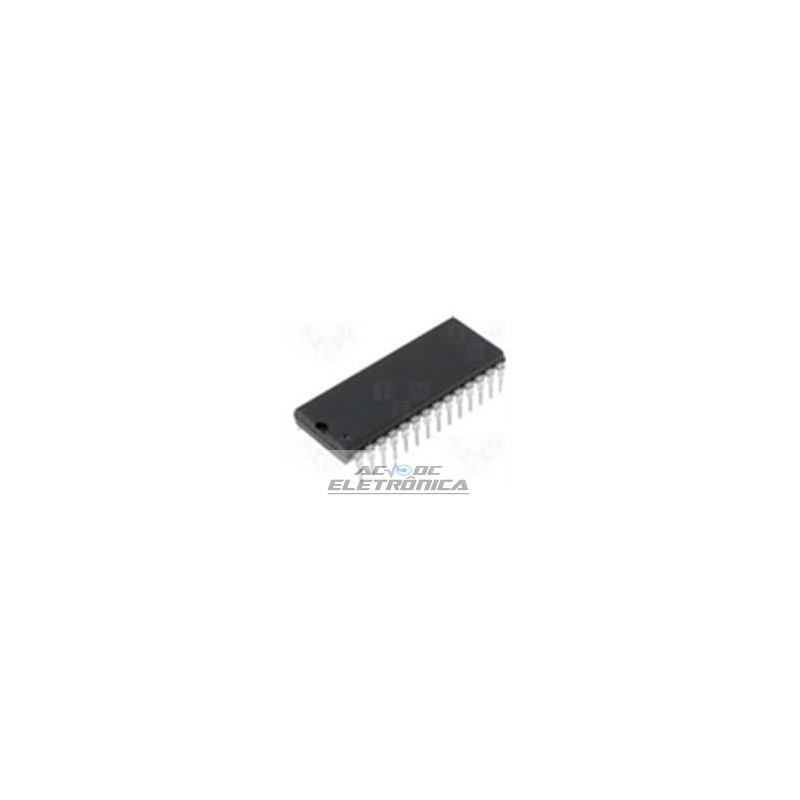

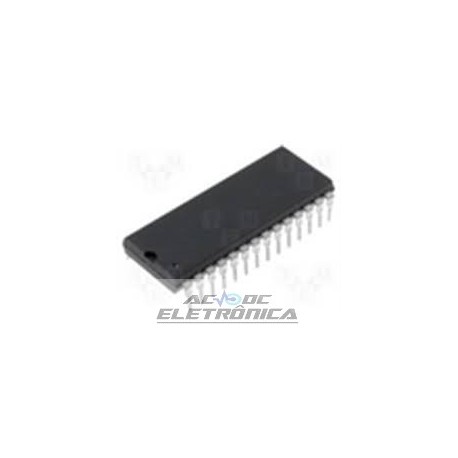

Circuito integrado TDA9141

Circuito integrado TDA9141

PAL/NTSC/SECAM decoder/sync processor

• PAL multistandard, NTSC e SECAM • Controlado por barramento I2C • Endereços de barramento I2C podem ser selecionados pelo hardware • Sem alinhamento • Poucos componentes externos • Projetados para uso com linhas de retardo de banda base • Filtros de vídeo integrados • Entrada CVBS ou YC com detecção automática Saída CVBS • Sistema divisor vertical • Sinal de sandcastle de dois níveis • Pulso de sincronização VA (estado 3) • Pulso de sincronização HA ou pulso de fixação Entrada CLP / saída • Saída de clock bloqueada por linha ou porta de saída bus I2C independente • I2C independente porta de entrada / saída de barramento • Chave de matriz de cores e rápida YUV • Entrada / saída de habilitação de filtro de pente com subfreqüência. DESCRIÇÃO GERAL O TDA9141 é um processador de decodificador / sincronismo PAL / NTSC / SECAM controlado por barramento I2C. OTDA9141 foi projetado para uso com linhas de atraso de linha de banda e tem um sinal de habilitação de subcarrierfreqüência / filtro combinada para comunicação com um filtro de pente PAL. O IC pode processar sinais CVBS e sinais de entrada Y / C.O sinal de entrada está disponível em um pino de saída , no caso de um sinal Y / C, ele é adicionado a um sinal CVBS. O processador de sincronização fornece um castelo de areia de dois níveis, um pulso horizontal (pulso CLP ou HA, selecionável por barramento) e pulso analítico (VA). Quando o pulso de HA é selecionado, o sinal de relógio bloqueado por aleno (LLC) está disponível na porta de saída. Um interruptor rápido pode selecionar o sinal Y interno com os sinais de entrada UV, ou sinais YUV feitos dos sinais de entrada RGB. Os sinais de entrada RGB podem ser bloqueados com o sinal de aperto interno ou externo (modo de sintonização de pesquisa). Estão disponíveis dois pinos com uma porta de entrada / saída e uma porta de saída do barramento I2C. O endereço do barramento I2C do TDA9141 é programável por hardware.
