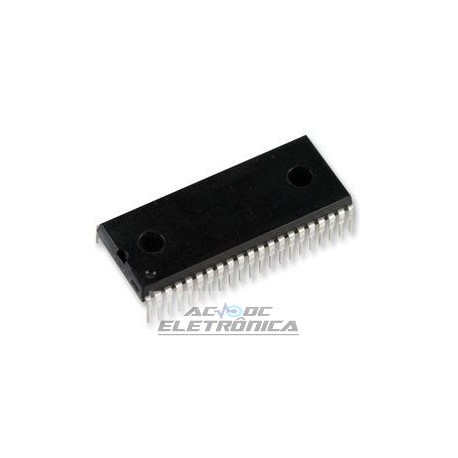

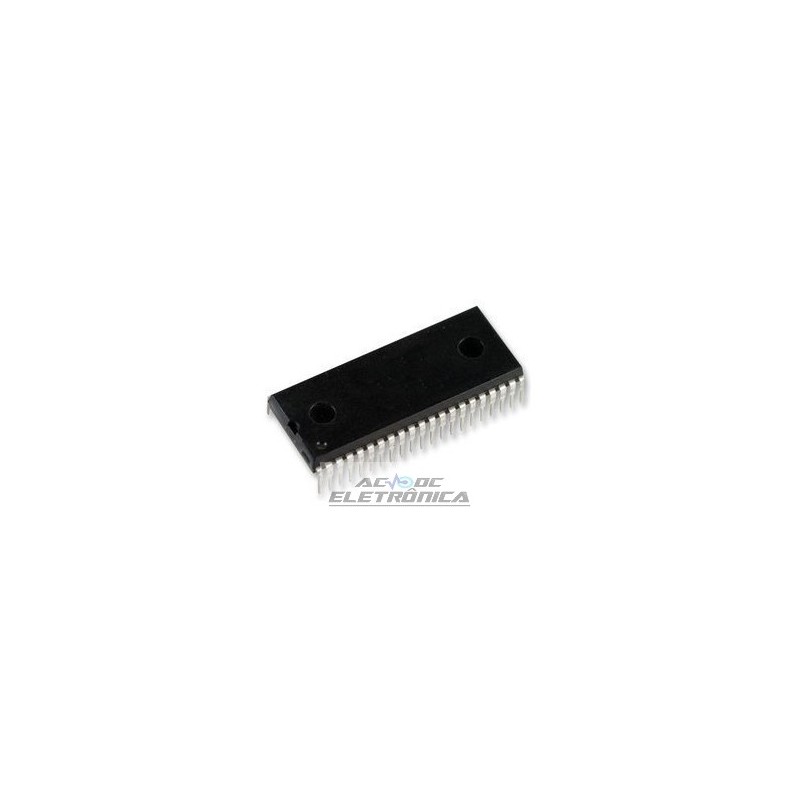

Circuito integrado TDA9852

Circuito integrado TDA9852

I2C-bus controlled BTSC stereo/SAP decoder and audio processor

Aplicação quase livre de alinhamento devido ao ajuste automático da separação de canais via barramento I2C
• Alto nível de integração com filtros integrados sintonizados automaticamente
• Ajuste de nível de entrada I2C-bus controlado
• Processamento SAP sem alinhamento
• circuito de redução de ruído dbx
• Fonte de energia
• transceptor I2C-bus. Decodificador estéreo
• Circuito estéreo piloto PLL com ressonador cerâmico, procedimento de ajuste automático para separação de canal estéreo, dois limites piloto selecionáveis ??via processador I2C-bus.
• Seletor para sinais internos e externos (entrada de linha)
• Controle automático de nível de volume (faixa de controle de +6 a –15 dB)
• Interface para circuitos externos de redução de ruído
• Controle de volume (faixa de controle de +16 a -71 dB)
• Característica especial de intensidade controlada automaticamente em combinação com a configuração de volume (faixa de controle de 28 dB)
• Detecção de cruzamento zero de sinal de áudio entre qualquer mudança de etapa de volume
• Controle de mudo no cruzamento de sinal de áudio zero
• Controle de silenciamento via barramento I2C.
DESCRIÇÃO O TDA9852 é um decodificador estéreo BTSC bipolar integrado com processador de áudio hi-fi (controlado por barramento I2C) para aplicação em aparelhos de TV, videocassetes e multimídia.
