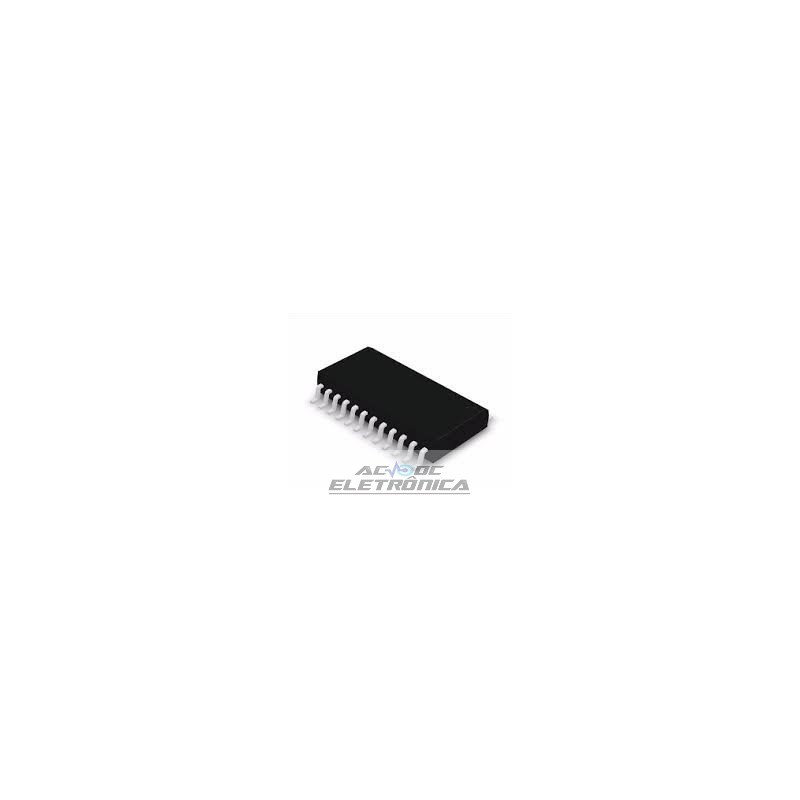

Circuito integrado TDA9885 SMD

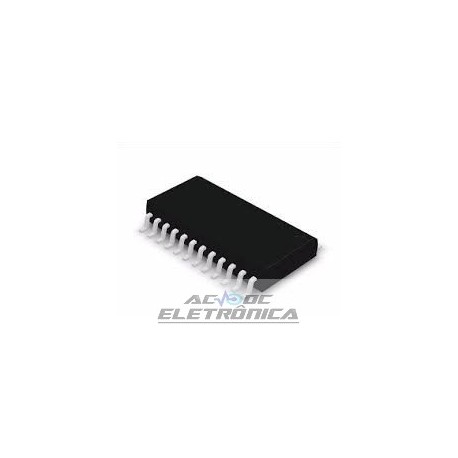

Circuito integrado TDA9885 SMD

I2C-bus controlled single and multistandard alignment-free IF-PLL demodulators

Tensão de alimentação de 5 V • Amplificador VIS de freqüência ampla controlado (VIF) de banda larga controlado, AC-Acoplado • Demodulação síncrona verdadeira multistandard com regeneração de portadora inteligente: demodulação muito linear, boa intermodulação, harmônicos reduzidos e resposta de pulso excelente • Detector de fase controlado para L e Padrão de L-acento • Oscilador Controlado por Tensão (VCO), sem alinhamento, frequências selecionáveis ??para todos os padrões modulados positivos e negativos via barramento I2C • Ajuda para aquisição digital, frequências VIF de 33.4, 33.9.38.0, 38.9, 45.75, e Entrada de freqüência de referência de 58.75 MHz • 4 MHz: sinal do sistema de ajuste Phase-Locked Loop (PLL) ou oscilador de cristal • VIF - Controle de Ganho Automático (AGC) para controle de ganho, operando como detector de pico de sincronismo para sinais negativos e como detector de pico positivo sinais modulados • Ajuste externo do AGC através do pino OP1 • Detector automático de frequência digital (AFC) com Conversor de digital para analógico de 4 bits, cabeamento de bit AFC via barramento I2C • Ponto TakeOver (TOP) ajustável via barramento I2C via oral com potenciômetro • Captador de som totalmente integrado para 4,5, 5,5,6,0 e 6,5 MHz, controlado por FM -Suporte PLL • Entrada Sound IF (SIF) para modo Quasi SplitSound (QSS) de referência única, controlado por PLL • SIF-AGC para amplificador SIF controlado por ganho, misturador QSS singerereference capaz de operar em modo QSS de referência única de alto desempenho e modo inintercarrier Bus I2C • Demodulador AM sem circuito de referência extra • Demodulador FM-PLL seletivo sem alinhamento com alta linearidade e baixo ruído • Quatro endereços de barramento I2C selecionáveis ??• Controle de barramento I2C para todas as funções • Transceptor de barramento I2C com PinAddress programável por pino (MAD ) .2 DESCRIÇÃO GERAL O TDA9885 é uma visão multistandard (PAL e NTSC) livre de alinhamento e um modulador de sinal PLL de sinal IF de som somente para modulação negativa e processamento de FM. O TDA9886 é um multistand sem alinhamento. (PAL, SECAM e NTSC) visão e som do sinal IF do sinal IF PLLdemodulador para modulação positiva e negativa, incluindo processamento AM e FM de som.3APLICAÇÕES • Aplicações de TV, VTR, PC e STB.
