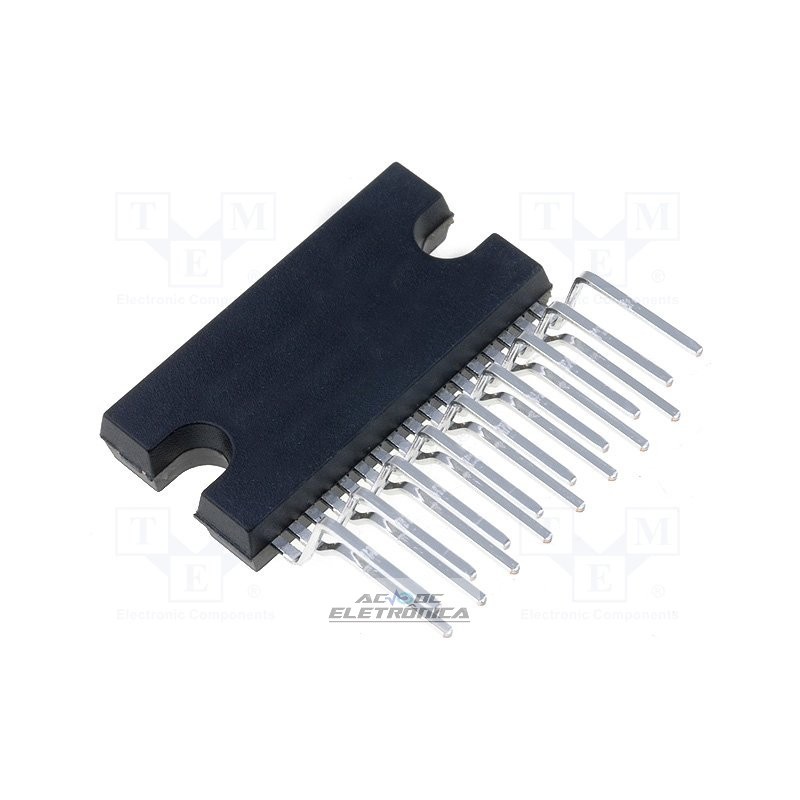

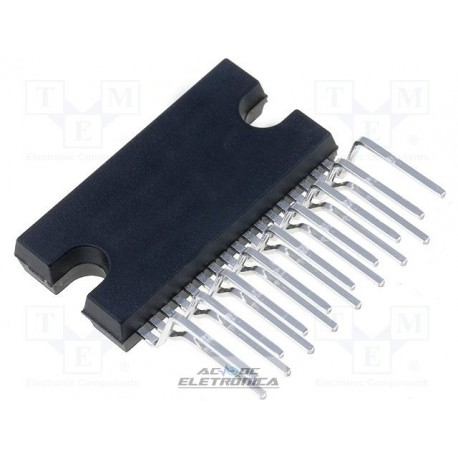

Circuito integrado TDA1555Q

Circuito integrado TDA1555Q

4 x 11 W single-ended or 2 x 22 W power amplifier with distortion detector
DESCRIÇÃO GERAL O TDA1555Q é um amplificador de saída classe B integrado em um pacote de alimentação de plástico de uma linha de 17 fios (SIL). O circuito contém amplificadores de ponte de 4 x 11 W single-ended ou 2 x 22 W. O dispositivo é desenvolvido principalmente para aplicativos de rádio de carro.Características • Requer muito poucos componentes externos • Flexibilidade no uso - BTL de terminação única ou estéreo BTL • Alta potência de saída • Baixa voltagem compensada nas saídas (importante para BTL) • Ganho fixo • Boa rejeição de ondulação • Chave de mudo / stand-by • Proteção de descarga de carga • Proteção contra curto-circuito CA e CC para aterramento e VP • Proteção térmica • Segurança contra polaridade reversa • Capacidade de lidar com alta energia nas saídas (VP = 0 V) • Protegido contra descarga eletrostática • Sem plugue de ligar / desligar • Baixa resistência térmica • Entradas idênticas (invertendo e não invertendo) • Condutores flexíveis • Detector de distorção.
