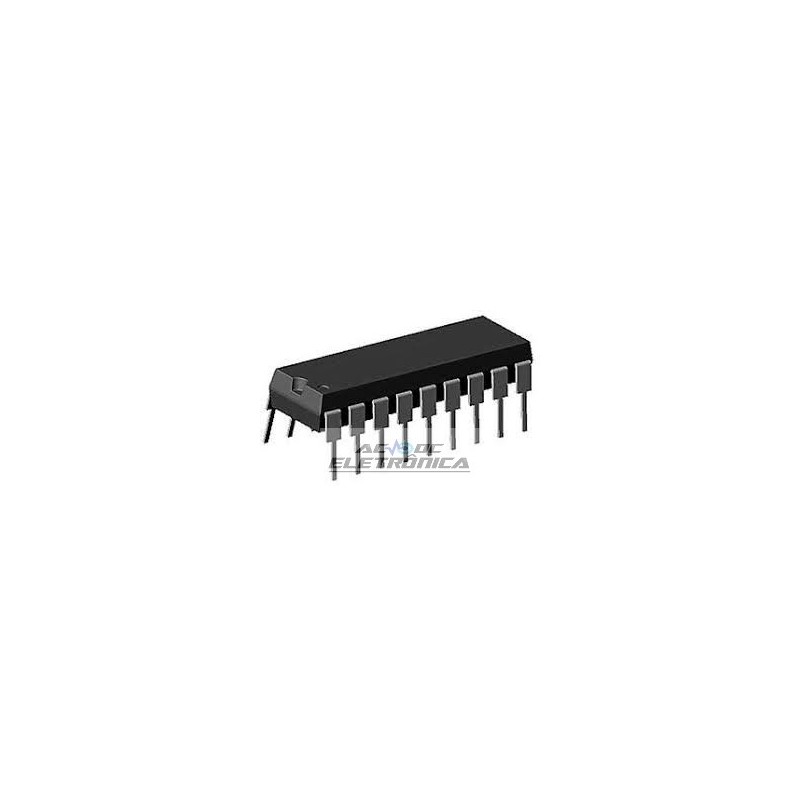

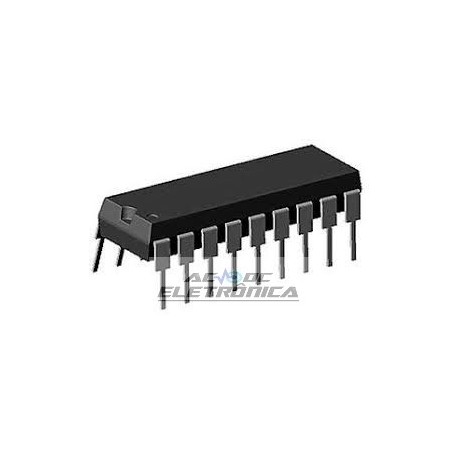

Circuito integrado TDA2540

Circuito integrado TDA2540

IF AMPLIFIER WITH DEMODULATOR AND AFC
. VOLTAGEM DE FORNECIMENTO: TIPO DE 12V. CORRENTE DE FORNECIMENTO: 50mATYP .I.F. SENSIBILIDADE DE TENSÃO DE ENTRADA EM
F = 38,9 MHz: 85 µVRMS TYP. VIDEO OUTPUT VOLTAGE (branco a 10% do
top synchro): 2.7VPP TYP .I.F. GAMA DE CONTROLE DE GANHO DE VOLTAGEM:
TIPO DE 64dB. RELAÇÃO SINAL AO RUÍDO NO VI = 10mV:
58dB TYP. A.F.C. TUBO DE TENSÃO DE SAÍDA PARA
?f = 100kHz: 10V TYP
DESCRIÇÃO
O TDA2540 e 2541 são amplificador IF e A.M.
circuitos demodulador para cor e preto e branco
receptores de televisão usando sintonizadores PNP ou NNP. Eles
destinam-se à recepção de resultados negativos ou positivos
padrão de modulação CCIR.
Eles incorporam as seguintes funções:
. Amplificador controlado por ganho. Demodulador síncrono. Inversor de ponto branco. Pré-amplificador de vídeo com proteção contra ruído. AFC comutável. AGC com bloqueio de ruído. Saída AGC Tuner (sintonizador NPN para 2540) - (PNP
afinador para 2541). Interruptor do videocassete para inibição de saída de vídeo
reprodução)
