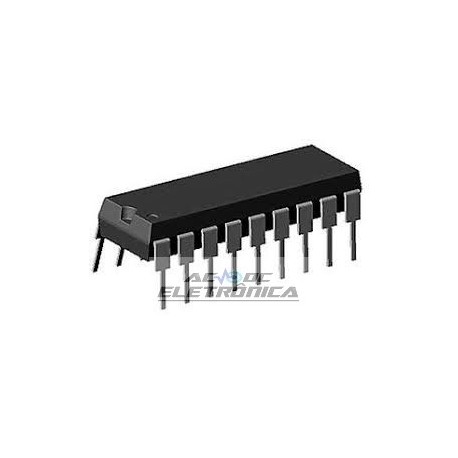

Circuito integrado TDA2595

Circuito integrado TDA2595

Combinação horizontal
combinationTDA2595Descrição Geral O TDA2595 é um circuito integrado monolítico destinado ao uso em receptores de televisão em cores. Recursos • Entrada de vídeo positiva; capacitivamente acoplado (impedância de fonte <200?) • Separador de sincronização adaptativo; nível de corte a 50% da amplitude de sincronismo • Separador de pulsos vertical interno com integrador de inclinação dupla • Estágio de saída para pulso de sincronismo vertical ou sincronismo composto dependendo da carga; ambos são desligados no controle de fase 1 muting entre sincronismo horizontal e oscilador • detector de coincidência 3 para chaveamento automático de tempo constante; anulada pelo interruptor VCR • Intervalo de tempo constante entre duas constantes de tempo externas ou ganho de loop; ambos controlados pelo detector de coincidências? 3 • 1 pulso de disparo controlado pelo detector de coincidência? 3 • Circuito mudo dependendo da identificação do transmissor de TV • 2 controle de fase entre o flyback de linha e o oscilador; os níveis de fatiamento para controle 2 e apagamento horizontal podem ser definidos separadamente • Abertura de chaveamento de ruptura e geração de pulso de supressão horizontal, em combinação com fixação do pulso de supressão vertical (castelo de areia de três níveis) • Saída de acionamento horizontal com ciclo de trabalho constante inibido pelo circuito de proteção ou o sensor de tensão de alimentação • Detector para tensão de alimentação muito baixa • Circuito de proteção para desligar continuamente a saída do inversor horizontal se a tensão de entrada for inferior a 4 V ou superior a 8 V • Controle flyback de linha causando o nível de apagamento horizontal na saída do castelo de areia continuamente caso de um pulso de retorno de retorno • Supressor de ponto controlado pelo controle de retorno de linha
