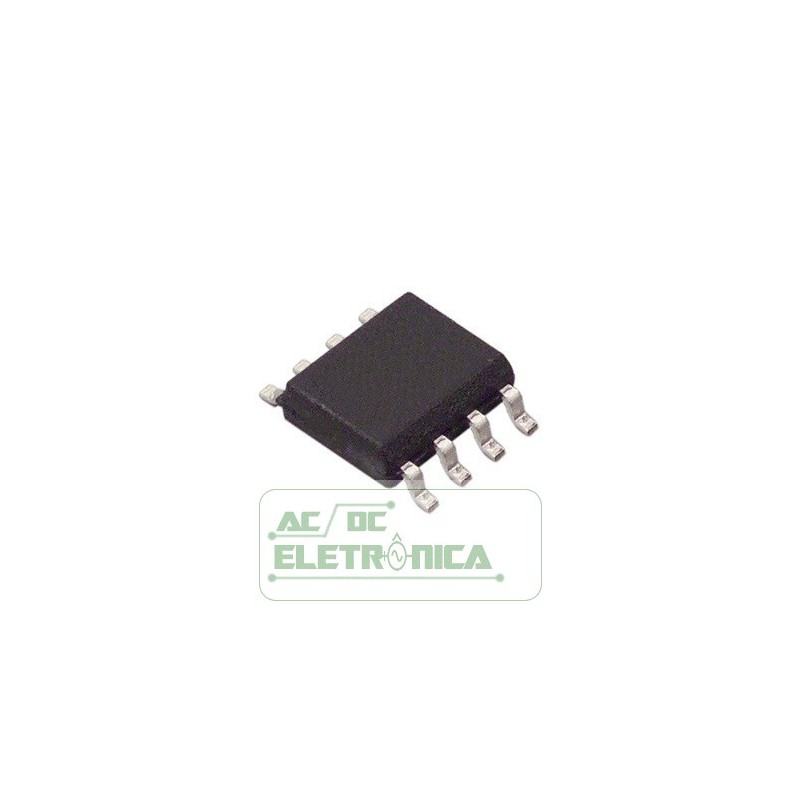

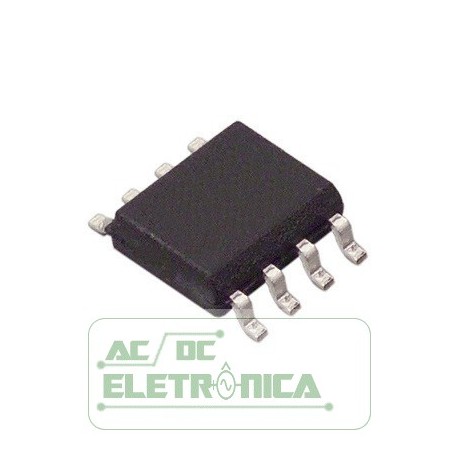

Circuito integrado TLV5625ID SMD SOIC 8

Circuito integrado TLV5625ID SMD SOIC 8
características
DAC de saída de tensão dupla de 8 bits
Referência interna programável
Tempo de Liquidação Programável
- 3 µs no modo rápido
- 10 µs no modo lento
Compatível com TMS320 e SPI? Serial
Portas
Não Linearidade Diferencial <0.2 LSB Max
Sobre temperatura monotônica
formulários
Loops de controle servo digital
Deslocamento digital e ajuste de ganho
Controle de Processos Industriais
Dispositivos de controle de máquina e movimento
Dispositivos de armazenamento em massa

descrição
O TLV5625 é um DAC de saída de tensão duplo de 8 bits
com uma interface serial flexível de 3 fios. A série
interface é compatível com TMS320, SPI?,
Portas seriais QSPI® e Microwire®. É programado com uma sequência serial de 16 bits contendo 4
controle e 8 bits de dados.
A tensão de saída da coluna do resistor é armazenada em buffer por um buffer de saída trilho a trilho x2. O buffer possui um
Estágio de saída classe AB para melhorar a estabilidade e reduzir o tempo de acomodação. O tempo de acomodação programável do DAC
permite ao projetista otimizar velocidade versus dissipação de energia.
Implementado com um processo CMOS, o dispositivo foi projetado para operação de fornecimento único de 2,7 V a 5,5 V.
está disponível em um pacote SOIC de 8 pinos em faixas de temperatura comercial e industrial padrão.
