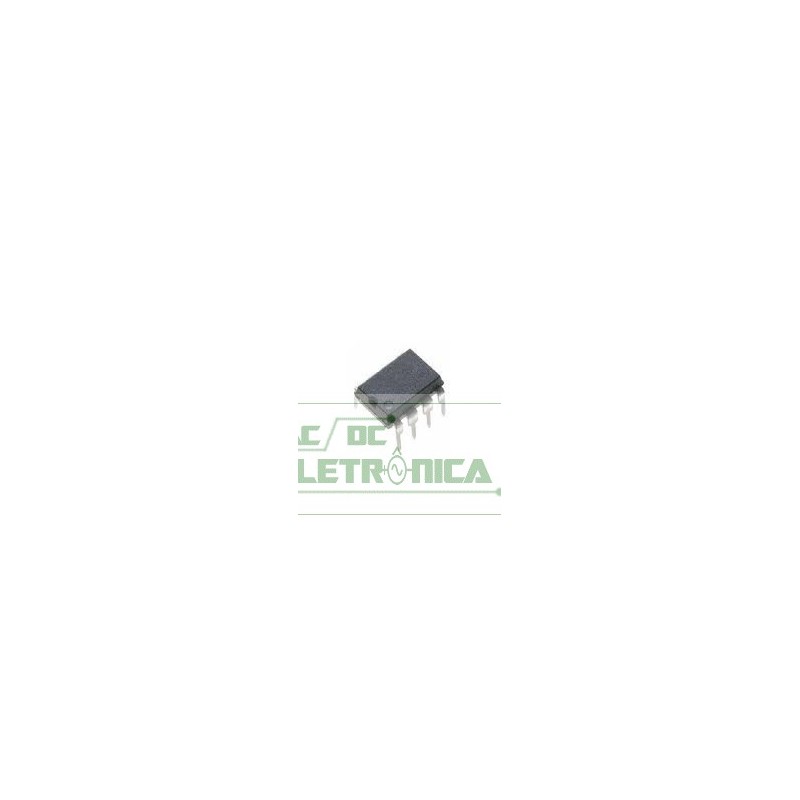

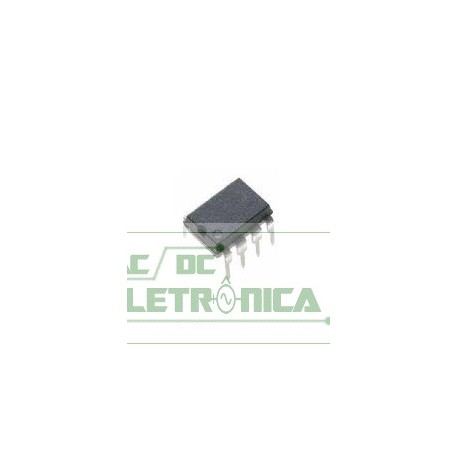

Circuito integrado ICL7650IPA

Circuito integrado ICL7650IPA

Descrição geral
A ICL7650 / ICL7653 da Maxim é estabilizada por chopper
amplificadores, ideal para aplicações de processamento de sinal de baixo nível.
Com alto desempenho e versatilidade, esses
dispositivos combinam baixa tensão offset de entrada, baixa polarização de entrada
largura de banda atual, ampla e deriva excepcionalmente baixa
ao longo do tempo e temperatura. Baixa compensação é alcançada
através de um esquema de anulação que fornece contínua
correção de erros. Um amplificador anulando alternadamente anula
em si e o amplificador principal. O resultado é um deslocamento de entrada
tensão que é mantida a um mínimo durante todo o funcionamento
faixa de temperatura.
O ICL7650B / ICL7653B são substituições exatas para
ICL7650B / ICL7653B da Intersil. Esses dispositivos têm
Tensão de offset máxima de 10µV, offset de entrada máximo de 0.1µV / ° C
coeficiente de temperatura de tensão e um desvio máximo de 20pA
corrente - tudo especificado sobre a temperatura comercial
alcance.
Está disponível uma versão de 14 pinos que pode ser usada com
um relógio interno ou externo. A versão de 14 pinos
tem um circuito de tensão de saída para minimizar a sobrecarga
tempo de recuperação.
Amplificador da condição
Amplificador de Precisão
Amplificador de Instrumentação
Termopares
Termistores
Medidores de tensão
? ICL7650 / 53 são fontes secundárias aprimoradas para
ICL7650B / 53B
? menor corrente de fornecimento: 2mA
? baixa tensão de deslocamento: 1µv
? Não é necessário cortar a tensão no deslocamento
? CMRR de alto ganho e PSRR: 120 dB min
? menor desvio de deslocamento com tempo e temperatura
? Faixa de tensão de modo comum estendido
? baixa corrente de polarização de entrada DC: 10pA
