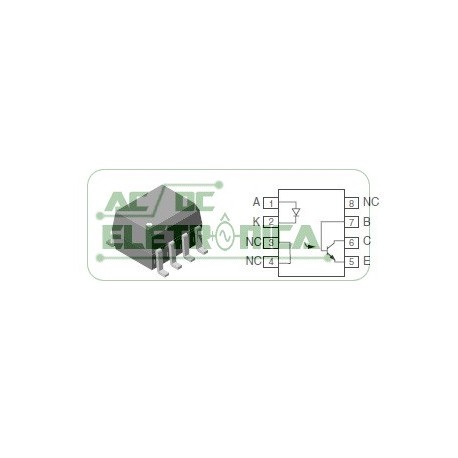

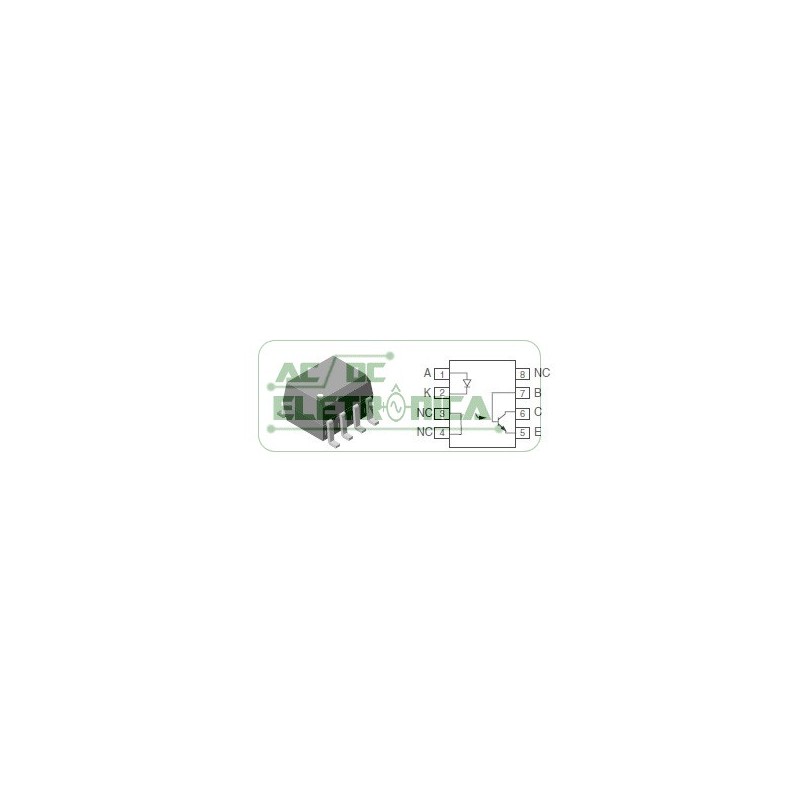

Circuito integrado IL207A SMD - SOIC8A

Circuito integrado IL207A SMD - SOIC8A

Acoplador ótico, saída do fototransistor,
com conexão base no pac SOIC-8A
DESCRIÇÃO
O IL205AT / IL206AT / IL207AT / IL208AT são opticamente
pares acoplados com LED infravermelho de arsenieto de gálio e
fototransistor NPN de silício. Informação de sinal, incluindo uma
Nível DC, pode ser transmitido pelo dispositivo, mantendo
um alto grau de isolamento elétrico entre entrada e
saída. Esta família vem em um padrão SOIC-8A pequeno
pacote de contorno para montagem em superfície que os torna
Idealmente adequado para aplicações de alta densidade com espaço limitado.
Além de eliminar os requisitos de buracos, este
pacote está em conformidade com os padrões para montagem em superfície
dispositivos.
Um CTR mínimo e máximo especificado permite um
tolerância no projeto elétrico dos circuitos adjacentes. o
BVCEO alta de 70 V oferece uma margem de segurança
para o padrão da indústria de 30 V.
FEATURES
• High BVCEO, 70 V
• Isolation test voltage, 4000 VRMS
• Industry standard SOIC-8A surface
mountable package
• Compatible with dual wave, vapor phase and
IR reflow soldering
• Lead (Pb)-free component
• Component in accordance to RoHS 2002/95/EC and
WEEE 2002/96/EC
AGENCY APPROVALS
• UL1577, file no. E52744 system code Y
• CUL - file no. E52744, equivalent to CSA bulletin 5A
• DIN EN 60747-5-5 available with option 1
