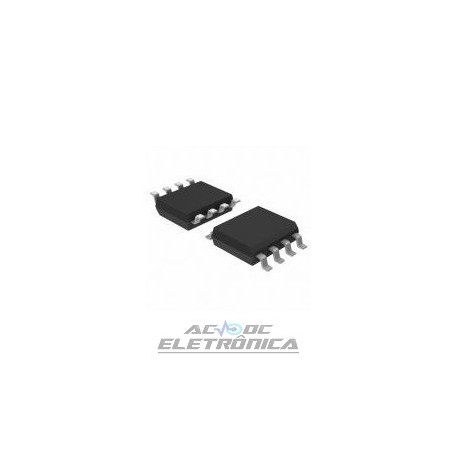

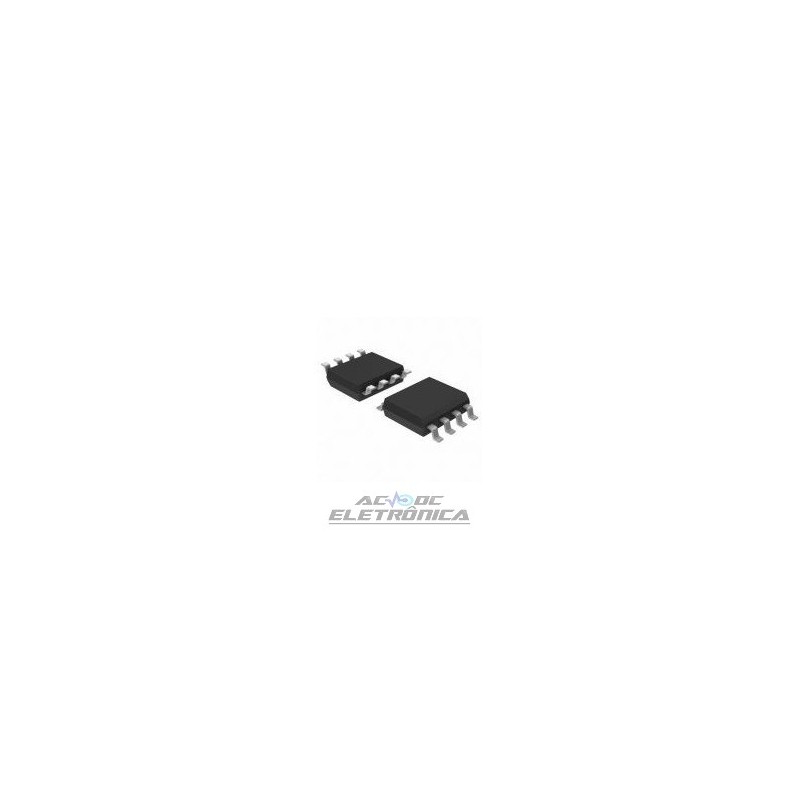

Circuito integrado ISO1050 SMD

Circuito integrado ISO1050 SMD

1 recursos
1 • Atende aos requisitos da ISO11898-2
• Isolamento 5000-VRMS (ISO1050DW)
• Isolamento 2500-VRMS (ISO1050DUB)
• Saídas com segurança contra falhas
• Low Loop Delay: 150 ns (típico), 210 ns
(Máximo)
• Imunidade Transiente Típica de 50 kV / µs
• Proteção contra falha de barramento de –27 V a 40 V
• Função de Tempo Limite Dominante do Driver (TXD)
• Faixa de tensão de E / S Suporta 3,3 V e 5 V
Microprocessadores
• Aprovação VDE conforme DIN V VDE V 0884-10 (VDE V
0884-10): 2006-12 e DIN EN 61010-1
• UL 1577 Aprovado
• Aprovado pela CSA para IEC 60950-1, IEC 61010-1,
IEC 60601-1 3ª Ed (Médica) e Componente
Aviso de Aceitação 5A
• Aprovação de Isolamento Reforçado TUV 5-KVRMS para
EN / UL / CSA 60950-1 (somente ISO1050DW)
• Isolamento Reforçado de CQC por GB4843.1-2011
(Apenas ISO1050DW)
• Vida Típica de 25 Anos na Tensão de Trabalho Nominal
(ver Relatório de Aplicação SLLA197 e Vida
Expectativa versus tensão de trabalho)
2 aplicações
• Automação Industrial, Controle, Sensores e Drive
Sistemas
• Automação de Construção e Climatização (HVAC)
• Sistemas de segurança
• Transporte
• Médico
• Telecom
• CAN Bus Standards, como CANopen,
DeviceNet, NMEA2000, ARINC825, ISO11783,
CAN Kingdom, CANaerospace
3 Descrição
A ISO1050 é uma CAN galvanicamente isolada
transceptor que atenda às especificações do
Padrão ISO11898-2. O dispositivo tem a entrada lógica
e tampões de saída separados por um óxido de silício (SiO2
)
barreira de isolamento que fornece isolação galvânica de até
a 5000 VRMS para ISO1050DW e 2500 VRMS para
ISO1050DUB. Usado em conjunto com isolado
fontes de alimentação, o dispositivo evita correntes de
um barramento de dados ou outros circuitos de entrar no local
aterrar e interferir com ou danificar sensitivo
circuitos.
Como um transceptor CAN, o dispositivo oferece
capacidade de transmissão para o barramento e diferencial receber
capacidade para um controlador CAN a taxas de sinalização até
1 megabit por segundo (Mbps). O dispositivo foi projetado
para operação em ambientes especialmente adversos, e
características cross-wire, sobretensão e perda de terra
proteção de –27 V a 40 V e sobretemperatura
desligamento, bem como -12-V para 12-V de modo comum
alcance.
A ISO1050 é caracterizada para operação ao longo
faixa de temperatura ambiente de –55 ° C a 105 ° C.
