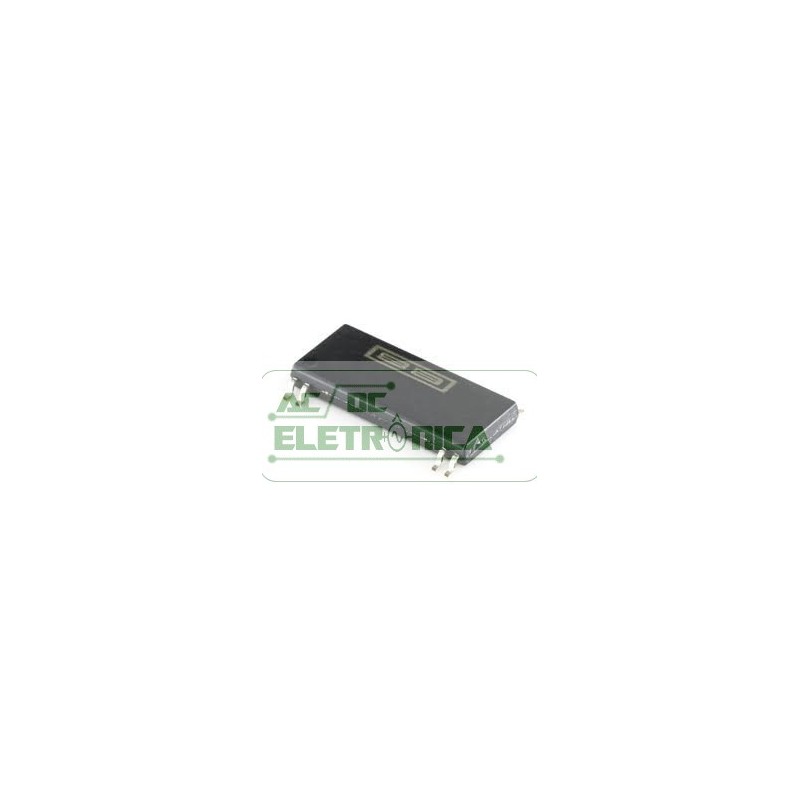

Circuito integrado ISO124U SMD

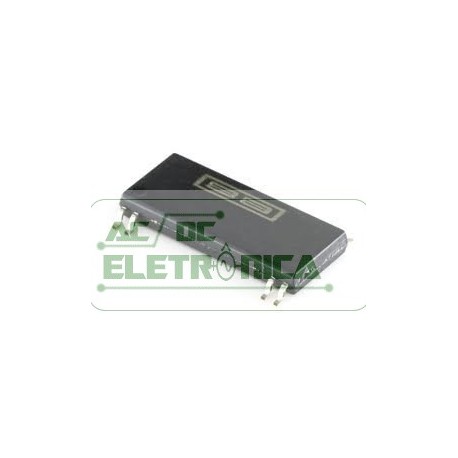

Circuito integrado ISO124U SMD
AMPLIFICADOR DE ISOLAMENTO
DESCRIÇÃO
O ISO124 é um amplificador de isolamento de precisão que incorpora um
nova técnica de modulação-desmodulação do ciclo de trabalho. o
o sinal é transmitido digitalmente através de uma barreira capacitiva diferencial de 2pF. Com a modulação digital, as características da barreira não afetam a integridade do sinal, resultando em excelente confiabilidade e boa imunidade transitória de alta frequência em todo o
barreira. Ambos os capacitores de barreira estão embutidos no plástico
corpo da embalagem.
O ISO124 é fácil de usar. Nenhum componente externo é
necessário para a operação. As principais especificações são 0,010%
não linearidade máxima, largura de banda de sinal de 50kHz e 200µV / ° C
Deriva do VOS. Uma faixa de fonte de alimentação de ± 4.5V a ± 18V e
correntes quiescentes de ± 5.0mA no VS1 e ± 5.5mA no VS2
tornam esses amplificadores ideais para uma ampla gama de aplicações.
O ISO124 está disponível na superfície plástica DIP-16 e SO-28
montar pacotes
Este circuito integrado pode ser danificado por ESD. A Texas Instruments recomenda que todos os circuitos integrados sejam manipulados com
precauções apropriadas. Falha em observar o manuseio adequado
procedimentos de instalação podem causar danos.
Os danos de ESD podem variar de degradação sutil do desempenho
para concluir a falha do dispositivo. Circuitos integrados de precisão podem ser
mais suscetível a danos porque parâmetros paramétricos muito pequenos
alterações podem fazer com que o dispositivo não atenda às suas
especificações.
Amplicações
.CONTROLE DE PROCESSOS INDUSTRIAIS:
Isolador de transdutor, isolador para termopares, RTDs, pontes de pressão e
Medidores de vazão, isolamento de loop de 4-20mA
.ELIMINAÇÃO DO LOOP DO SOLO
.CONTROLE DE MOTOR E SCR
.MONITORAMENTO DE ENERGIA
.AQUISIÇÃO DE DADOS EM PC
.EQUIPAMENTO DE ENSAIO
RECURSOS
100% TESTADO PARA ALTA TENSÃO
DEMOLIR
.AVALIADO 1500Vrms
.IMR ALTO: 140dB a 60Hz
.0,010% máx. NÃO LINEARIDADE
.OPERAÇÃO BIPOLAR: VO = ± 10V
.DIP-16 E SO-28
.FACILIDADE DE USO: Configuração fixa de ganho de unidade
.Faixa de fornecimento de ± 4,5V a ± 18V
