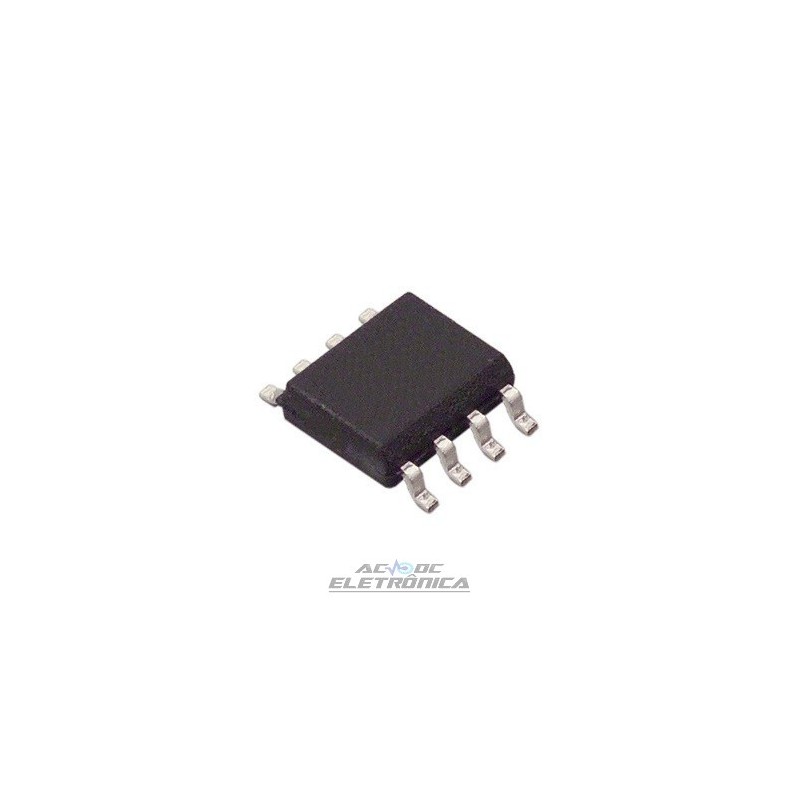

Circuito integrado ICL7660S SMD

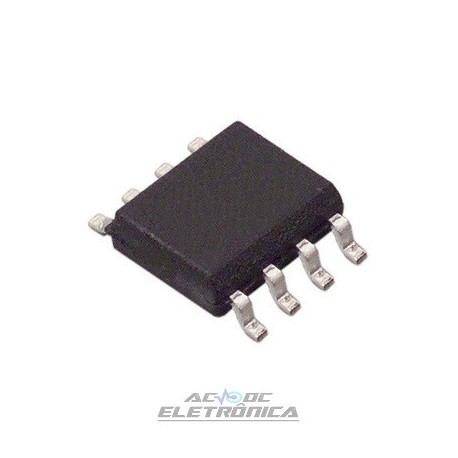

Circuito integrado ICL7660S SMD SOIC8

Conversor de Super Voltage
O Conversor de Super Tensão ICL7660S é um monolítico
IC de conversão de voltagem CMOS que garante
vantagens de desempenho em relação a outros dispositivos semelhantes. É um
substituição direta para a oferta ICL7660 padrão da indústria
uma faixa de tensão de alimentação operacional estendida até 12V, com
menor corrente de alimentação. Nenhum diodo externo é necessário para o
ICL7660S. Além disso, um pino de aumento de frequência foi
incorporado para permitir que o usuário alcance uma saída mais baixa
impedância apesar de usar capacitores menores. Todos
melhorias são destacadas nas Especificações Elétricas
seção. Parâmetros críticos são garantidos ao longo de todo
faixas de temperatura comercial, industrial e militar.
O ICL7660S realiza a conversão de tensão de alimentação
positivo para negativo para um intervalo de entrada de 1.5V a 12V,
resultando em tensões complementares de saída de -1,5V a -12V.
Apenas 2 capacitores externos não críticos são necessários para o
carregar a bomba e carregar as funções do reservatório. O ICL7660S
pode ser conectado para funcionar como um duplicador de tensão e
gerar até 22,8V com uma entrada de 12V. Também pode ser usado como
um multiplicador de tensão ou divisor de tensão.
O chip contém um regulador de fonte de alimentação DC série, RC
oscilador, conversor de nível de tensão e quatro
Comutadores MOS. O oscilador, quando descarregado, oscila em um
freqüência nominal de 10kHz para uma tensão de alimentação
5,0 v. Esta frequência pode ser reduzida pela adição de um
capacitor externo para o terminal “OSC”, ou o oscilador
pode ser sobrecarregado por um relógio externo.
O terminal “LV” pode estar preso ao GND para ignorar o
regulador de série e melhorar a operação de baixa tensão (BT). No
de média a alta tensão (3,5V a 12V), o pino LV é deixado
flutuante para impedir a latchup do dispositivo.
Características
• Corrente de Abastecimento Máxima Garantida para Todos
Faixas de temperatura
• Ampla faixa de tensão operacional de 1,5 a 12 V
• 100% testado em 3V
• Nenhum diodo externo sobre temperatura e tensão total
Alcance
• Pino de reforço (Pino 1) para maior frequência de comutação
• Eficiência Potencial Mínima Garantida de 96%
• Conversão Mínima Aprimorada de Tensão de Circuito Aberto
Eficiência de 99%
• Proteção aprimorada de Latchup de SCR
• Conversão Simples de Suprimento Lógico de + 5V para Suprimentos ± 5V
• Multiplicação de Voltagem Simples VOUT = (-) nVIN
• Fácil de Usar - Requer Apenas 2 Externos Não Críticos
Componentes passivos
• Substituição Direta Aprimorada para o Padrão da Indústria
ICL7660 e outros segundos dispositivos de origem
Aplicações
• Conversão Simples de Suprimentos de + 5V a ± 5V
• Multiplicação de Voltagem VOUT = ± nVIN
• Suprimentos negativos para sistemas de aquisição de dados e
Instrumentação
• Fontes de Alimentação RS232
• Divisor de fornecimento, VOUT = ± VS / 2
